Kompletny przewodnik po BPMN dla początkujących

Model i notacja procesów biznesowych (BPMN) to standardowy sposób wizualizacji i dokumentowania procesów biznesowych. Zapewnia jasny i zwięzły sposób przedstawienia kroków, decyzji i interakcji wchodzących w skład procesu, co ułatwia jego zrozumienie, analizę i poprawę. Ten przewodnik wprowadzi Cię w podstawy BPMN, używając jako przykładu procesu zamawiania i dostarczania pizzy, aby ilustrować kluczowe koncepcje.

Co to jest BPMN?

BPMN to graficzne przedstawienie procesów biznesowych wykorzystujące zestaw znormalizowanych symboli i oznaczeń. Jest zaprojektowane w taki sposób, aby było łatwo zrozumiałe dla wszystkich stakeholderów, od analityków biznesowych po programistów technicznych. Diagramy BPMN pomagają w wizualizacji przebiegu działań, punktów decyzyjnych oraz interakcji między różnymi uczestnikami procesu.

BPMN - To-be Process for Purchase Order Process based on As-is BPMN - Visual Paradigm Community Circle

Kluczowe elementy BPMN

1. Pule i pasy

  • Pule: Reprezentują główne uczestników procesu. Każda puła zawiera działania i zdarzenia związane z konkretnym uczestnikiem.
  • Pasy: Podziały wewnątrz puli, które reprezentują różne role lub działy wewnątrz uczestnika.

2. Przepływ wiadomości

Przepływy wiadomości pokazują wymianę wiadomości między różnymi pulami. Są oznaczone linią przerywaną i pomagają zrozumieć komunikację między różnymi uczestnikami.

3. Zadania

Zadania to działania wykonywane w ramach procesu. Są przedstawiane za pomocą zaokrąglonych prostokątów i mogą obejmować różne rodzaje pracy, takie jak zadania ręczne, zadania automatyczne lub zadania usługi.

4. Zdarzenia

Zdarzenia reprezentują coś, co dzieje się w trakcie procesu. Mogą wyzwalać rozpoczęcie lub zakończenie procesu lub wpływać na przebieg działań. Powszechne zdarzenia to zdarzenia startowe, zdarzenia pośrednie i zdarzenia końcowe.

5. Bramy

Bramy kontrolują przebieg procesu na podstawie warunków. Są przedstawiane w formie rombów i mogą obejmować różne typy, takie jak bramy wykluczające, bramy zawierające i bramy równoległe.

6. Przepływ sekwencji

Przepływy sekwencji pokazują kolejność działań w ramach procesu. Są oznaczone pełnymi strzałkami i pomagają zrozumieć kolejność zadań i zdarzeń.

Przykład: Proces zamawiania i dostarczania pizzy

Wykorzystajmy proces zamawiania i dostarczania pizzy, aby ilustrować te kluczowe elementy BPMN.

Pule i pasy

W tym przykładzie mamy trzy pule: „Klient pizzy”, „Kasjer”, „Piekarz” i „Kurier”. Każda puła reprezentuje inną rolę w procesie zamawiania i dostarczania pizzy.

Przepływ wiadomości

Przepływy wiadomości pokazują komunikację między klientem, kasjerem, piekarzem i kurierem. Na przykład klient komunikuje się z kasjerem, aby zamówić pizzę, a kasjer komunikuje się z piekarzem, aby upiec pizzę.

Zadania

  • Klient pizzy:

    • Wybierz pizzę: Klient wybiera pizzę.
    • Zamów Pizza:Klient zamawia pizzę.
    • Zapłać za pizzę:Klient płaci za pizzę.
    • Zjedz pizzę:Klient je pizzę.

  • Kasjer:

    • Uspokój klienta:Kasjer uspokaja klienta, jeśli wystąpi opóźnienie.

  • Piekarnik pizzy:

    • Piecz pizzę:Piekarnik pizzy piecze pizzę.

  • Kurier:

    • Dostarcz pizzę:Kurier dostarcza pizzę.
    • Odbierz płatność:Kurier otrzymuje płatność.

Zdarzenia

  • Zdarzenie początkowe:Proces zaczyna się, gdy klient ma ochotę na pizzę.
  • Zdarzenia pośrednie:Jeśli pizza nie zostanie dostarczona w ciągu 60 minut, klient prosi o pizzę.
  • Zdarzenie końcowe:Proces kończy się, gdy głód klienta zostaje zaspokojony.

Bramki

Kasjer otrzymuje zamówienie i decyduje, czy uspokoić klienta, czy kontynuować zamówienie. Ta decyzja jest przedstawiona za pomocą bramki wyłącznej.

Przepływ sekwencji

Przepływ sekwencji zaczyna się od zdarzenia „Głodny na pizzę”, przechodzi przez zadania i bramki i kończy się zdarzeniem „Głód zaspokojony”.

Interpretacja diagramu BPMN

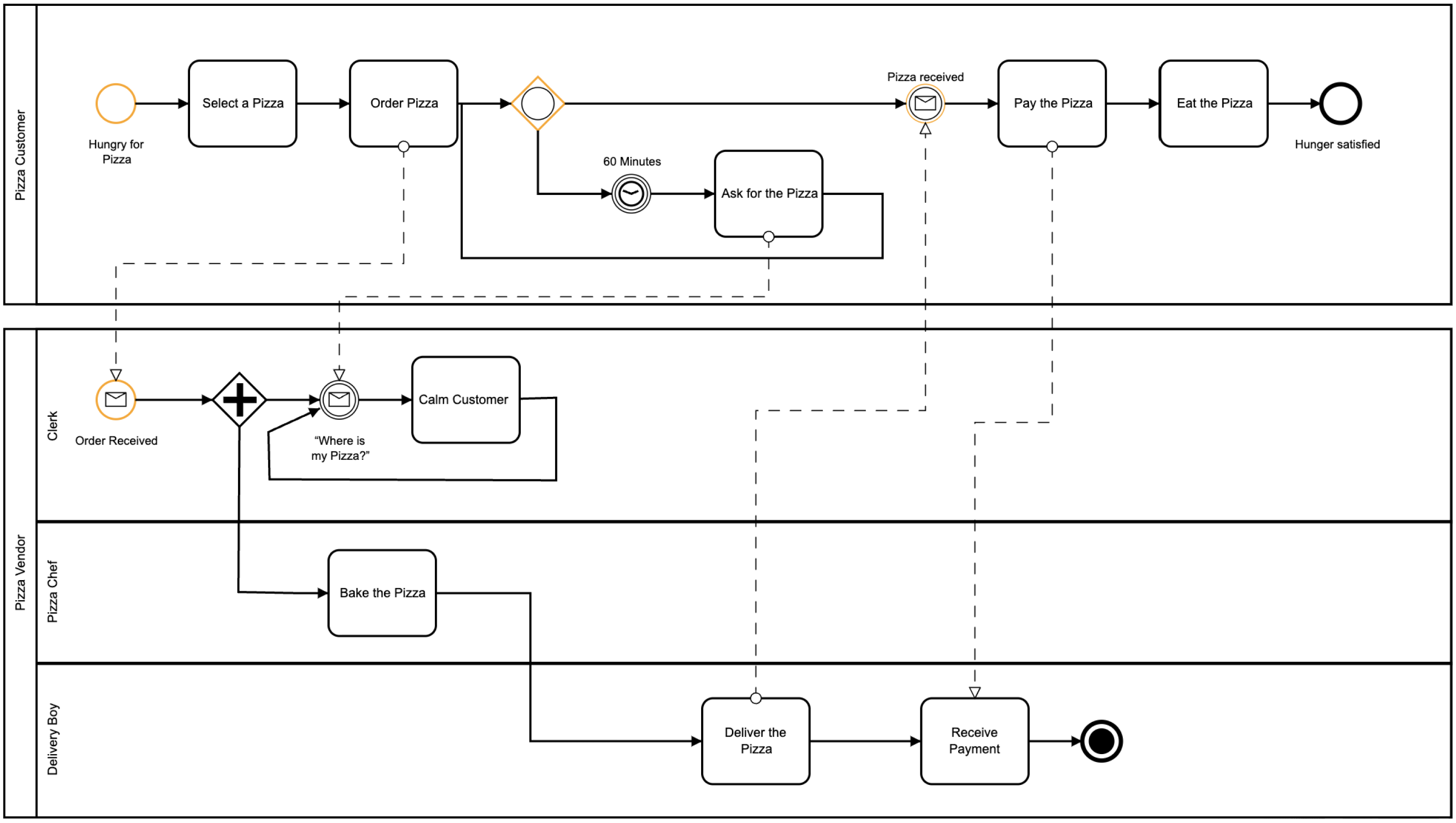

Ten diagram BPMN przedstawia jasną wizualną reprezentację procesu zamówienia i dostawy pizzy. Pomaga zrozumieć przebieg działań, punkty decyzyjne oraz role uczestniczące w realizacji zamówienia pizzy. Oto interpretacja krok po kroku:

  1. Klient pizza:

    • Procesz zaczyna się, gdy klient ma ochotę na pizzę.
    • Klient wybiera pizzę i ją zamawia.
    • Jeśli pizza nie zostanie dostarczona w ciągu 60 minut, klient prosi o pizzę.
    • Klient płaci za pizzę i jadł ją, zaspokajając głód.

  2. Kasjer:

    • Kasjer otrzymuje zamówienie i decyduje, czy uspokoić klienta, czy kontynuować zamówienie.
    • Jeśli wystąpi opóźnienie, kasjer uspokaja klienta, mówiąc: „Gdzie moja pizza?”

  3. Piekarnik pizzy:

    • Piekarnik pizzy piecze pizzę.

  4. Kurier:

    • Kurier dostarcza pizzę klientowi.
    • Kurier otrzymuje płatność od klienta.

Wnioski

BPMN to potężne narzędzie do wizualizacji i dokumentowania procesów biznesowych. Korzystając z znormalizowanych symboli i oznaczeń, diagramy BPMN pomagają zrozumieć przebieg działań, punkty decyzyjne oraz interakcje między różnymi uczestnikami. Niniejszy przewodnik zapoznał Cię z podstawami BPMN, wykorzystując jako przykład proces zamawiania i dostarczania pizzy. Dzięki ćwiczeniom możesz tworzyć diagramy BPMN dla różnych procesów biznesowych, co ułatwia ich analizę i poprawę.
