Un guide complet de BPMN pour les débutants

Le modèle et la notation des processus métier (BPMN) est une méthode normalisée pour visualiser et documenter les processus métiers. Il offre une manière claire et concise de représenter les étapes, les décisions et les interactions impliquées dans un processus, ce qui facilite sa compréhension, son analyse et son amélioration. Ce guide vous présentera les bases du BPMN, en utilisant comme exemple le processus de commande et de livraison de pizza pour illustrer les concepts clés.

Qu’est-ce que le BPMN ?

Le BPMN est une représentation graphique des processus métiers qui utilise un ensemble de symboles et de notations normalisés. Il est conçu pour être facilement compris par tous les intervenants, des analystes métiers aux développeurs techniques. Les diagrammes BPMN aident à visualiser le déroulement des activités, les points de décision et les interactions entre les différents participants d’un processus.

Les composants clés du BPMN

1. Pools et lignes

• Pools : Représentent les principaux participants dans un processus. Chaque pool contient les activités et événements liés à un participant spécifique.
• Lignes : Des subdivisions à l’intérieur d’un pool qui représentent différents rôles ou départements au sein d’un participant.

2. Flux de messages

Les flux de messages montrent l’échange de messages entre différents pools. Ils sont indiqués par des lignes pointillées et aident à comprendre la communication entre les différents participants.

3. Tâches

Les tâches sont des activités effectuées au sein du processus. Elles sont représentées par des rectangles arrondis et peuvent inclure divers types de travail, tels que des tâches manuelles, des tâches automatisées ou des tâches de service.

4. Événements

Les événements représentent quelque chose qui se produit pendant le processus. Ils peuvent déclencher le début ou la fin d’un processus ou influencer le déroulement des activités. Les événements courants incluent les événements de début, les événements intermédiaires et les événements de fin.

5. Passerelles

Les passerelles contrôlent le déroulement du processus en fonction de conditions. Elles sont représentées par des formes en losange et peuvent inclure différents types, tels que des passerelles exclusives, inclusives ou parallèles.

6. Flux de séquence

Les flux de séquence montrent l’ordre des activités au sein du processus. Ils sont indiqués par des flèches pleines et aident à comprendre la séquence des tâches et des événements.

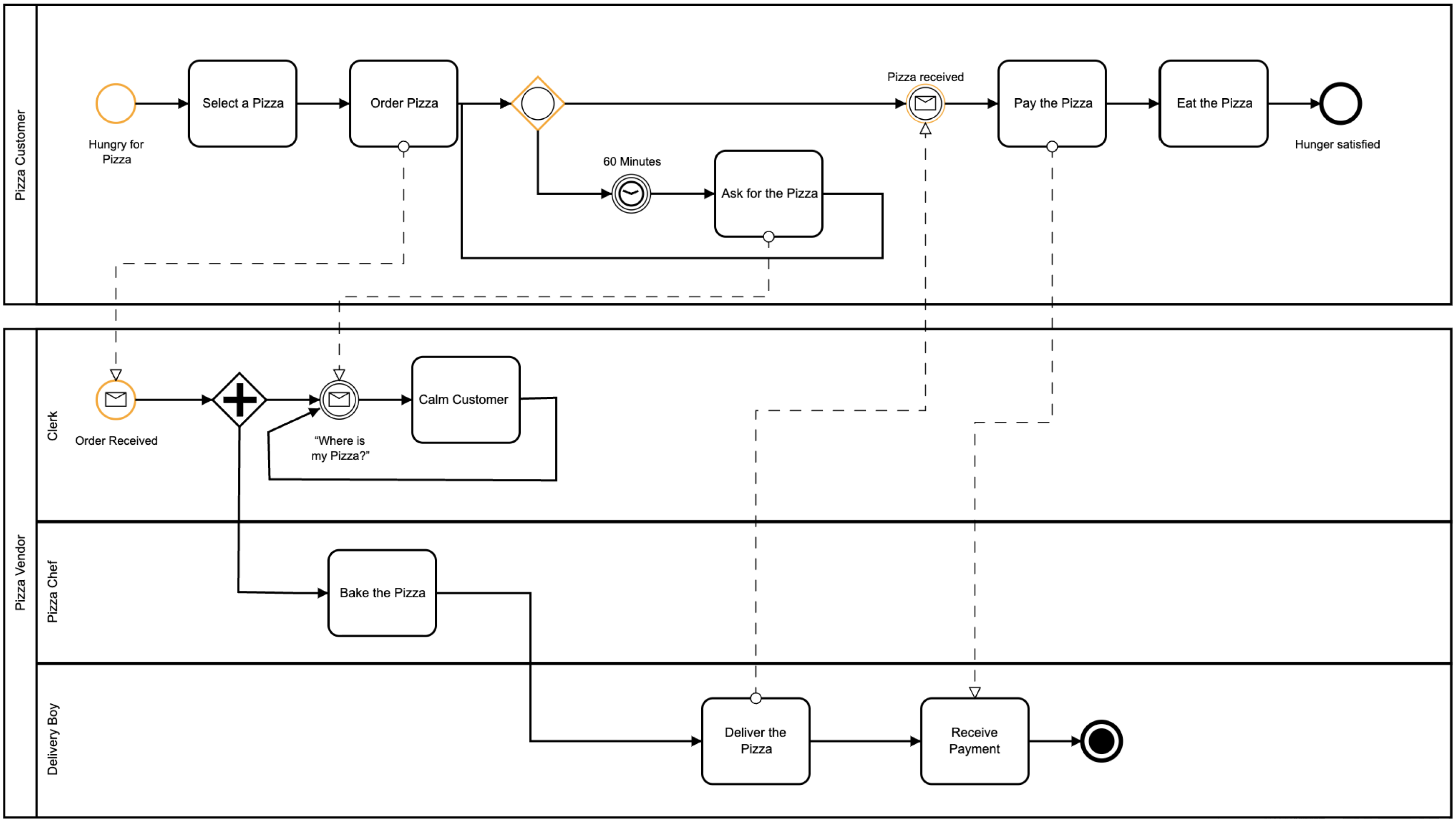

Exemple : Processus de commande et de livraison de pizza

Utilisons un processus de commande et de livraison de pizza pour illustrer ces composants clés du BPMN.

Pools et lignes

Dans cet exemple, il y a trois pools : « Client pizza », « Employé », « Pizzaiolo » et « Livreur ». Chaque pool représente un rôle différent dans le processus de commande et de livraison de pizza.

Flux de messages

Les flux de messages montrent la communication entre le client, l’employé, le pizzaiolo et le livreur. Par exemple, le client communique avec l’employé pour commander la pizza, et l’employé communique avec le pizzaiolo pour faire cuire la pizza.

Tâches

• Client pizza :

  • Sélectionner une pizza : Le client sélectionne une pizza.
  • Commander une pizza : Le client commande la pizza.
  • Payer la pizza : Le client paie la pizza.
  • Manger la pizza : Le client mange la pizza.

• Caissier :

  • Apaiser le client : Le caissier apaise le client en cas de retard.

• Pizzaiolo :

  • Cuire la pizza : Le pizzaiolo cuit la pizza.

• Livreur :

  • Livrer la pizza : Le livreur livre la pizza.
  • Réception du paiement : Le livreur reçoit le paiement.

Événements

• Événement de départ : Le processus commence lorsque le client a faim de pizza.
• Événements intermédiaires : Si la pizza n’est pas livrée dans les 60 minutes, le client demande la pizza.
• Événement de fin : Le processus se termine lorsque la faim du client est satisfaite.

Passerelles

Le caissier reçoit la commande et décide s’il faut apaiser le client ou poursuivre la commande. Cette décision est représentée par une passerelle exclusive.

Flot de séquence

Le flot de séquence commence à l’événement « Faim de pizza », passe par les tâches et les passerelles, et se termine à l’événement « Faim satisfaite ».

Interprétation du diagramme BPMN

Ce diagramme BPMN fournit une représentation visuelle claire du processus de commande et de livraison de pizza. Il aide à comprendre le déroulement des activités, les points de décision et les rôles impliqués dans la réalisation d’une commande de pizza. Voici une interprétation étape par étape :

1. Client Pizza :

   • Le processus commence lorsque le client a faim de pizza.
   • Le client sélectionne une pizza et la commande.
   • Si la pizza n’est pas livrée dans les 60 minutes, le client demande la pizza.
   • Le client paie la pizza et la mange, satisfaisant ainsi sa faim.

2. Caissier :

   • Le caissier reçoit la commande et décide s’il doit calmer le client ou poursuivre la commande.
   • Si une attente se produit, le caissier calme le client en disant : « Où est ma pizza ? »

3. Pizzaiolo :

   • Le pizzaiolo cuit la pizza.

4. Livreur :

   • Le livreur livre la pizza au client.
   • Le livreur reçoit le paiement du client.

Conclusion

BPMN est un outil puissant pour visualiser et documenter les processus métier. En utilisant des symboles et des notations standardisés, les diagrammes BPMN aident à comprendre le déroulement des activités, les points de décision et les interactions entre les différents participants. Ce guide vous a présenté les bases du BPMN, en utilisant comme exemple un processus de commande et de livraison de pizza. Avec de la pratique, vous pouvez créer des diagrammes BPMN pour divers processus métiers, les rendant plus faciles à analyser et à améliorer.
