Una guía completa sobre BPMN para principiantes

El Modelo y Notación de Procesos de Negocio (BPMN) es un método estandarizado para visualizar y documentar procesos de negocio. Proporciona una forma clara y concisa de representar los pasos, decisiones e interacciones involucradas en un proceso, facilitando su comprensión, análisis e mejora. Esta guía te presentará los conceptos básicos de BPMN, utilizando como ejemplo el proceso de pedido y entrega de pizza para ilustrar conceptos clave.

¿Qué es BPMN?

BPMN es una representación gráfica de procesos de negocio que utiliza un conjunto de símbolos y notaciones estandarizados. Está diseñado para ser fácilmente comprensible por todos los interesados, desde analistas de negocios hasta desarrolladores técnicos. Los diagramas BPMN ayudan a visualizar el flujo de actividades, puntos de decisión e interacciones entre diferentes participantes en un proceso.

BPMN - To-be Process for Purchase Order Process based on As-is BPMN - Visual Paradigm Community Circle

Componentes principales de BPMN

1. Pools y Líneas

  • Pools: Representan a los participantes principales en un proceso. Cada pool contiene las actividades y eventos relacionados con un participante específico.
  • Líneas: Subdivisiones dentro de un pool que representan diferentes roles o departamentos dentro de un participante.

2. Flujo de mensajes

Los flujos de mensajes muestran el intercambio de mensajes entre diferentes pools. Se indican mediante líneas punteadas y ayudan a comprender la comunicación entre diferentes participantes.

3. Tareas

Las tareas son actividades realizadas dentro del proceso. Se representan mediante rectángulos redondeados y pueden incluir diversos tipos de trabajo, como tareas manuales, tareas automatizadas o tareas de servicio.

4. Eventos

Los eventos representan algo que sucede durante el proceso. Pueden desencadenar el inicio o finalización de un proceso o influir en el flujo de actividades. Los eventos comunes incluyen eventos de inicio, eventos intermedios y eventos de finalización.

5. Puertas de enlace

Las puertas de enlace controlan el flujo del proceso según condiciones. Se representan mediante formas de diamante y pueden incluir diferentes tipos, como puertas de enlace exclusivas, puertas de enlace inclusivas y puertas de enlace paralelas.

6. Flujo de secuencia

Los flujos de secuencia muestran el orden de las actividades dentro del proceso. Se indican mediante flechas sólidas y ayudan a comprender la secuencia de tareas y eventos.

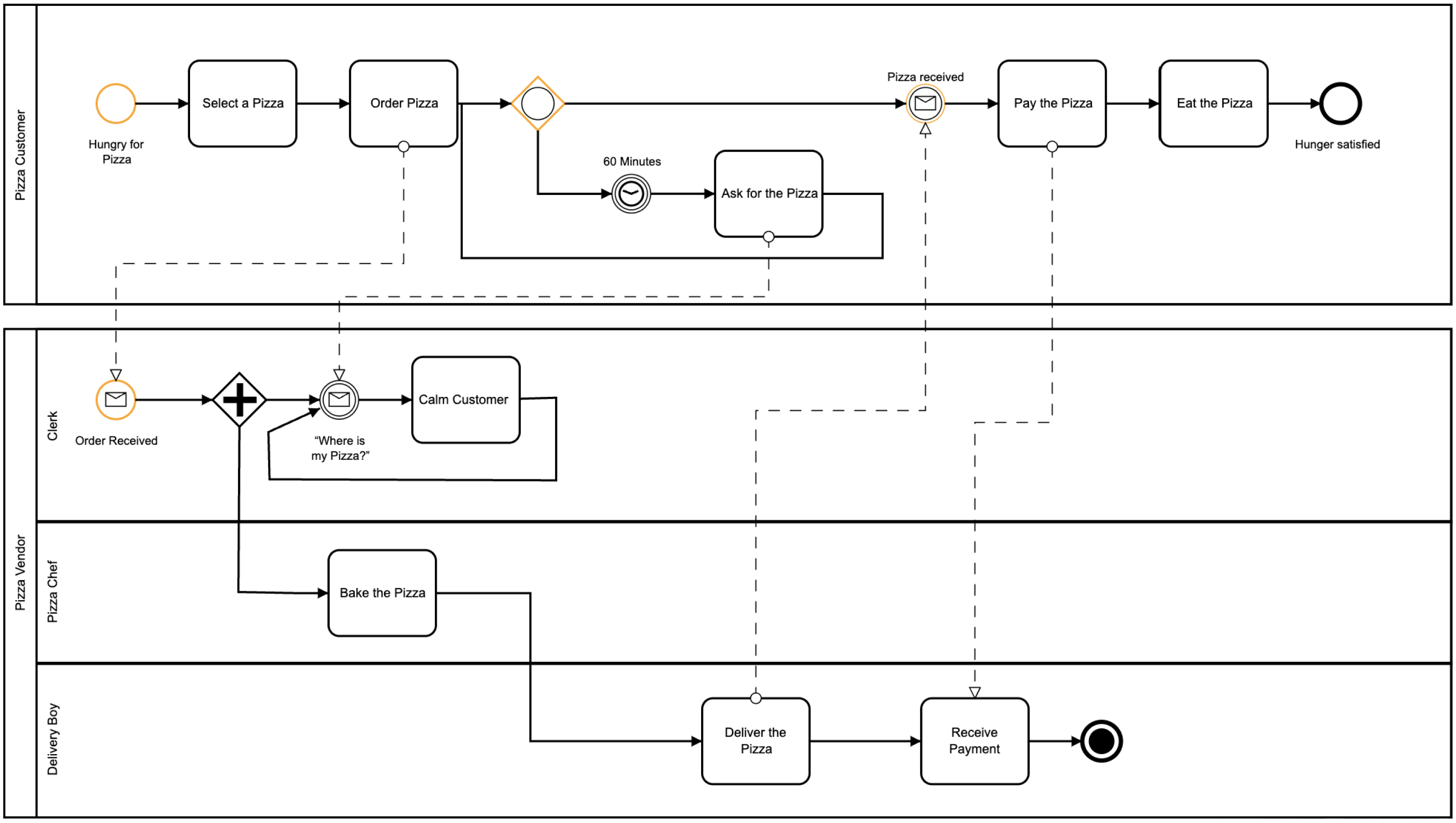

Ejemplo: Proceso de pedido y entrega de pizza

Utilicemos un proceso de pedido y entrega de pizza para ilustrar estos componentes clave de BPMN.

Pools y Líneas

En este ejemplo, hay tres pools: “Cliente de pizza”, “Cajero”, “Horno de pizza” y “Repartidor”. Cada pool representa un papel diferente en el proceso de pedido y entrega de pizza.

Flujo de mensajes

Los flujos de mensajes muestran la comunicación entre el cliente, el cajero, el horno de pizza y el repartidor. Por ejemplo, el cliente se comunica con el cajero para pedir la pizza, y el cajero se comunica con el horno de pizza para hornearla.

Tareas

  • Cliente de pizza:

    • Seleccionar una pizza: El cliente selecciona una pizza.
    • Pedir Pizza: El cliente pide la pizza.
    • Pagar la Pizza: El cliente paga por la pizza.
    • Comer la Pizza: El cliente come la pizza.

  • Cajero:

    • Calmar al Cliente: El cajero calma al cliente si hay un retraso.

  • Horno de Pizza:

    • Hornear la Pizza: El horno de pizza hornea la pizza.

  • Chico de Reparto:

    • Entregar la Pizza: El chico de reparto entrega la pizza.
    • Recibir Pago: El chico de reparto recibe el pago.

Eventos

  • Evento de Inicio: El proceso comienza cuando el cliente tiene hambre de pizza.
  • Eventos Intermedios: Si la pizza no se entrega dentro de 60 minutos, el cliente pide la pizza.
  • Evento Final: El proceso termina cuando el hambre del cliente se satisface.

Puertas de Enlace

El cajero recibe el pedido y decide si calmar al cliente o proceder con el pedido. Esta decisión se representa mediante una puerta de enlace exclusiva.

Flujo de Secuencia

El flujo de secuencia comienza desde el evento “con hambre de pizza”, pasa por las tareas y puertas de enlace, y termina en el evento “hambre satisfecha”.

Interpretación del Diagrama BPMN

Este diagrama BPMN proporciona una representación visual clara del proceso de pedido y entrega de pizza. Ayuda a comprender el flujo de actividades, puntos de decisión y los roles involucrados en cumplir un pedido de pizza. A continuación, una interpretación paso a paso:

  1. Cliente de Pizza:

    • El proceso comienza cuando el cliente tiene hambre de pizza.
    • El cliente selecciona una pizza y la ordena.
    • Si la pizza no se entrega dentro de los 60 minutos, el cliente pide la pizza.
    • El cliente paga la pizza y la come, satisfaciendo su hambre.

  2. Cajero:

    • El cajero recibe la orden y decide si calmar al cliente o proceder con la orden.
    • Si hay un retraso, el cajero calma al cliente diciendo: «¿Dónde está mi pizza?»

  3. Horno de Pizza:

    • El horno de pizza hornea la pizza.

  4. Chico de Reparto:

    • El chico de reparto entrega la pizza al cliente.
    • El chico de reparto recibe el pago del cliente.

Conclusión

BPMN es una herramienta poderosa para visualizar y documentar procesos de negocio. Al utilizar símbolos y notaciones estandarizadas, los diagramas BPMN ayudan a comprender el flujo de actividades, puntos de decisión e interacciones entre diferentes participantes. Esta guía te ha presentado los fundamentos de BPMN, utilizando como ejemplo un proceso de pedido y entrega de pizza. Con práctica, puedes crear diagramas BPMN para diversos procesos de negocio, facilitando su análisis y mejora.
