बिगिनर्स के लिए बीपीएमएन का व्यापक गाइड

व्यापार प्रक्रिया मॉडल और नोटेशन (BPMN) व्यापार प्रक्रियाओं के दृश्यीकरण और दस्तावेजीकरण के लिए एक मानकीकृत तरीका है। यह प्रक्रिया में शामिल चरणों, निर्णयों और अंतरक्रियाओं का स्पष्ट और संक्षिप्त तरीके से प्रतिनिधित्व करता है, जिससे इसे समझना, विश्लेषण करना और सुधारना आसान हो जाता है। इस गाइड में आपको बीपीएमएन के बुनियादी बातों का परिचय दिया जाएगा, जिसमें पिज़्ज़ा ऑर्डर करने और डिलीवरी प्रक्रिया के उदाहरण का उपयोग करके मुख्य अवधारणाओं को समझाया जाएगा।

बीपीएमएन क्या है?

बीपीएमएन व्यापार प्रक्रियाओं का एक आरेखीय प्रतिनिधित्व है जो मानकीकृत प्रतीकों और नोटेशन का उपयोग करता है। इसे सभी हितधारकों, व्यापार विश्लेषकों से लेकर तकनीकी विकासकर्ताओं तक, आसानी से समझने के लिए डिज़ाइन किया गया है। बीपीएमएन आरेख प्रक्रिया में गतिविधियों, निर्णय बिंदुओं और विभिन्न भागीदारों के बीच अंतरक्रियाओं के प्रवाह को दृश्यीकृत करने में मदद करते हैं।

बीपीएमएन के मुख्य घटक

1. पूल और लेन

• पूल: प्रक्रिया में मुख्य भागीदारों का प्रतिनिधित्व करते हैं। प्रत्येक पूल एक विशिष्ट भागीदार से संबंधित गतिविधियों और घटनाओं को समाहित करता है।
• लेन: पूल के भीतर उप-विभाजन जो एक भागीदार के भीतर अलग-अलग भूमिकाओं या विभागों का प्रतिनिधित्व करते हैं।

2. संदेश प्रवाह

संदेश प्रवाह विभिन्न पूलों के बीच संदेशों के आदान-प्रदान को दर्शाते हैं। इन्हें टूटी हुई रेखाओं द्वारा दर्शाया जाता है और विभिन्न भागीदारों के बीच संचार को समझने में मदद करते हैं।

3. कार्य

कार्य प्रक्रिया के भीतर किए जाने वाली गतिविधियाँ हैं। इन्हें गोल किनारे वाले आयतों द्वारा दर्शाया जाता है और इनमें हाथ से किए जाने वाले कार्य, स्वचालित कार्य या सेवा कार्य जैसे विभिन्न प्रकार के कार्य शामिल हो सकते हैं।

4. घटनाएँ

घटनाएँ प्रक्रिया के दौरान होने वाली किसी चीज का प्रतिनिधित्व करती हैं। इन्हें प्रक्रिया की शुरुआत या समाप्ति के लिए ट्रिगर कर सकते हैं या गतिविधियों के प्रवाह को प्रभावित कर सकते हैं। सामान्य घटनाएँ शुरुआत घटनाएँ, मध्यवर्ती घटनाएँ और अंत घटनाएँ हैं।

5. गेटवे

गेटवे शर्तों के आधार पर प्रक्रिया के प्रवाह को नियंत्रित करते हैं। इन्हें हीरे के आकार के चिह्नों द्वारा दर्शाया जाता है और इनमें विभिन्न प्रकार के गेटवे शामिल हो सकते हैं, जैसे एक्सक्लूसिव गेटवे, इनक्लूसिव गेटवे और पैरेलल गेटवे।

6. क्रमिक प्रवाह

क्रमिक प्रवाह प्रक्रिया के भीतर गतिविधियों के क्रम को दर्शाते हैं। इन्हें ठोस तीरों द्वारा दर्शाया जाता है और कार्यों और घटनाओं के क्रम को समझने में मदद करते हैं।

उदाहरण: पिज़्ज़ा ऑर्डर करना और डिलीवरी प्रक्रिया

आइए बीपीएमएन के इन मुख्य घटकों को समझाने के लिए पिज़्ज़ा ऑर्डर करने और डिलीवरी प्रक्रिया का उपयोग करें।

पूल और लेन

इस उदाहरण में तीन पूल हैं: “पिज़्ज़ा ग्राहक”, “क्लर्क”, “पिज़्ज़ा मेकर”, और “डिलीवरी बॉय।” प्रत्येक पूल पिज़्ज़ा ऑर्डर करने और डिलीवरी प्रक्रिया में एक अलग भूमिका का प्रतिनिधित्व करता है।

संदेश प्रवाह

संदेश प्रवाह ग्राहक, क्लर्क, पिज़्ज़ा मेकर और डिलीवरी बॉय के बीच संचार को दर्शाते हैं। उदाहरण के लिए, ग्राहक पिज़्ज़ा ऑर्डर करने के लिए क्लर्क से संपर्क करता है, और क्लर्क पिज़्ज़ा बेक करने के लिए पिज़्ज़ा मेकर से संपर्क करता है।

कार्य

• पिज़्ज़ा ग्राहक:

  • एक पिज़्ज़ा चुनें: ग्राहक एक पिज़्ज़ा चुनता है।
  • पिज़्ज़ा ऑर्डर करें:ग्राहक पिज़्ज़ा ऑर्डर करता है।
  • पिज़्ज़ा का भुगतान करें:ग्राहक पिज़्ज़ा के लिए भुगतान करता है।
  • पिज़्ज़ा खाएं:ग्राहक पिज़्ज़ा खाता है।

• क्लर्क:

  • ग्राहक को शांत करें:यदि देरी होती है, तो क्लर्क ग्राहक को शांत करता है।

• पिज़्ज़ा मेकर:

  • पिज़्ज़ा बेक करें:पिज़्ज़ा मेकर पिज़्ज़ा बेक करता है।

• डिलीवरी बॉय:

  • पिज़्ज़ा डिलीवर करें:डिलीवरी बॉय पिज़्ज़ा डिलीवर करता है।
  • भुगतान प्राप्त करें:डिलीवरी बॉय भुगतान प्राप्त करता है।

घटनाएँ

• प्रारंभ घटना:प्रक्रिया तब शुरू होती है जब ग्राहक पिज़्ज़ा के लिए भूखा होता है।
• मध्यवर्ती घटनाएँ:यदि पिज़्ज़ा 60 मिनट के भीतर डिलीवर नहीं किया जाता है, तो ग्राहक पिज़्ज़ा मांगता है।
• अंतिम घटना:प्रक्रिया तब समाप्त होती है जब ग्राहक की भूख पूरी हो जाती है।

गेटवे

क्लर्क ऑर्डर प्राप्त करता है और तय करता है कि ग्राहक को शांत करना चाहिए या ऑर्डर को आगे बढ़ाना चाहिए। इस निर्णय को एक एक्सक्लूसिव गेटवे द्वारा दर्शाया गया है।

अनुक्रम फ्लो

अनुक्रम फ्लो “पिज़्ज़ा के लिए भूखा” घटना से शुरू होता है, कार्यों और गेटवे के माध्यम से गुजरता है और “भूख पूरी” घटना पर समाप्त होता है।

BPMN आरेख की व्याख्या

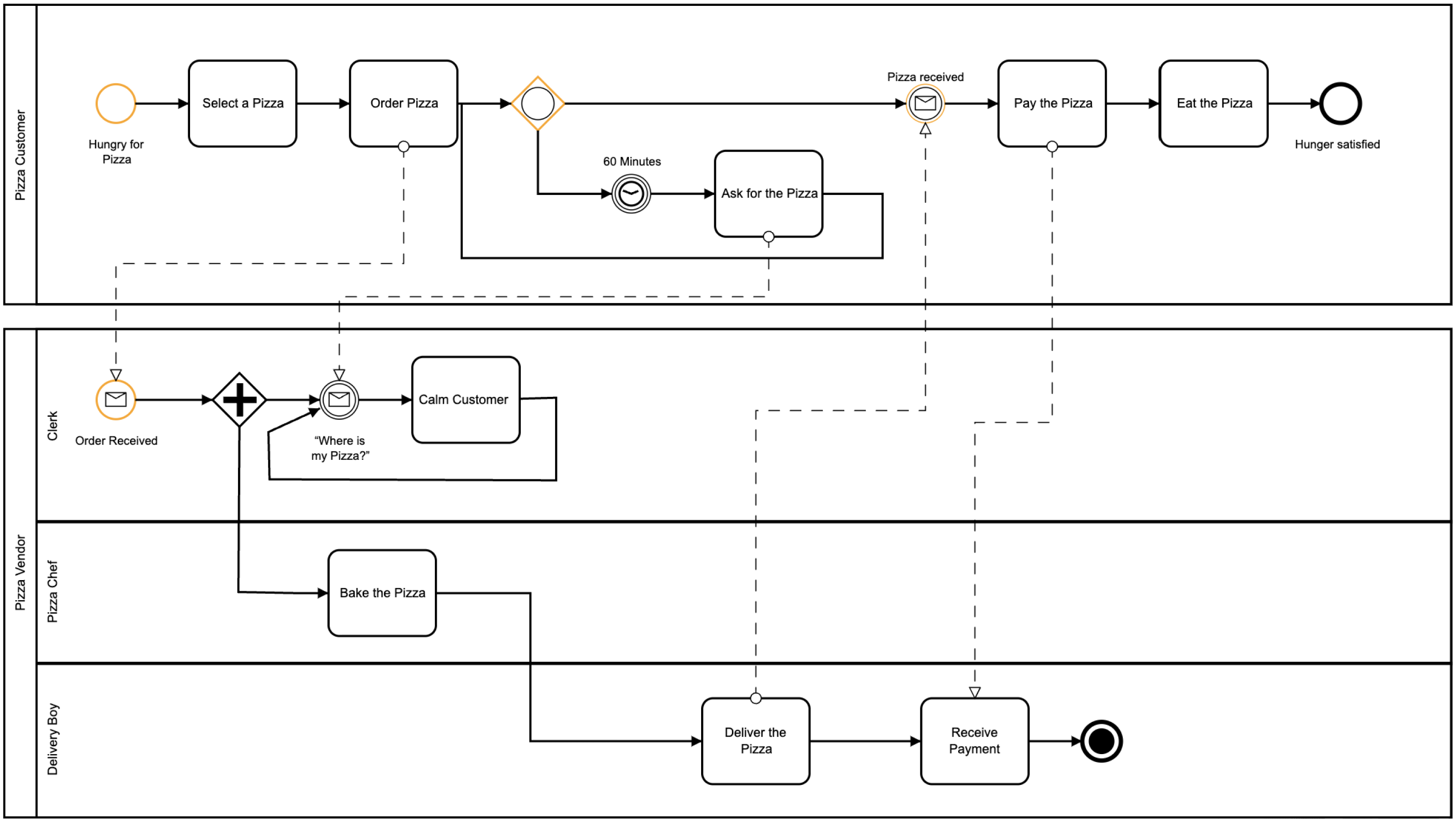

यह BPMN आरेख पिज़्ज़ा ऑर्डर और डिलीवरी प्रक्रिया का स्पष्ट दृश्य प्रतिनिधित्व प्रदान करता है। यह गतिविधियों, निर्णय बिंदुओं और पिज़्ज़ा ऑर्डर पूरा करने में शामिल भूमिकाओं के प्रवाह को समझने में मदद करता है। यहाँ एक कदम-दर-कदम व्याख्या है:

1. पिज़्ज़ा ग्राहक:

   • प्रक्रिया तब शुरू होती है जब ग्राहक पिज़्ज़ा के लिए भूखा होता है।
   • ग्राहक एक पिज़्ज़ा चुनता है और उसे ऑर्डर करता है।
   • यदि पिज़्ज़ा 60 मिनट के भीतर नहीं पहुंचाया जाता है, तो ग्राहक पिज़्ज़ा मांगता है।
   • ग्राहक पिज़्ज़ा का भुगतान करता है और उसे खाता है, जिससे उनकी भूख मिटती है।

2. क्लर्क:

   • क्लर्क ऑर्डर प्राप्त करता है और तय करता है कि ग्राहक को शांत करना चाहिए या ऑर्डर को आगे बढ़ाना चाहिए।
   • यदि कोई देरी होती है, तो क्लर्क ग्राहक को शांत करने के लिए कहता है, “मेरा पिज़्ज़ा कहाँ है?”

3. पिज़्ज़ा मेकर:

   • पिज़्ज़ा मेकर पिज़्ज़ा बेक करता है।

4. डिलीवरी बॉय:

   • डिलीवरी बॉय पिज़्ज़ा को ग्राहक को पहुंचाता है।
   • डिलीवरी बॉय ग्राहक से भुगतान प्राप्त करता है।

निष्कर्ष

BPMN व्यापार प्रक्रियाओं के दृश्यीकरण और दस्तावेज़ीकरण के लिए एक शक्तिशाली उपकरण है। मानकीकृत प्रतीकों और नोटेशन का उपयोग करके, BPMN आरेख गतिविधियों, निर्णय बिंदुओं और विभिन्न सहभागियों के बीच अंतरक्रिया के प्रवाह को समझने में मदद करते हैं। इस गाइड ने आपको BPMN के बुनियादी बातों का परिचय दिया है, एक पिज़्ज़ा ऑर्डर और डिलीवरी प्रक्रिया के उदाहरण के रूप में। अभ्यास के साथ, आप विभिन्न व्यापार प्रक्रियाओं के लिए BPMN आरेख बना सकते हैं, जिससे उनका विश्लेषण और सुधार आसान हो जाता है।
