Hướng dẫn toàn diện về BPMN cho người mới bắt đầu

Mô hình và ký hiệu quy trình kinh doanh (BPMN) là một phương pháp chuẩn hóa để trực quan hóa và tài liệu hóa các quy trình kinh doanh. Nó cung cấp một cách rõ ràng và súc tích để biểu diễn các bước, quyết định và tương tác liên quan đến một quy trình, giúp việc hiểu, phân tích và cải thiện trở nên dễ dàng hơn. Hướng dẫn này sẽ giới thiệu cho bạn những kiến thức cơ bản về BPMN, sử dụng quy trình đặt và giao pizza làm ví dụ để minh họa các khái niệm chính.

BPMN là gì?

BPMN là một biểu diễn đồ họa của các quy trình kinh doanh sử dụng một bộ ký hiệu và cách ghi chuẩn. Nó được thiết kế để dễ hiểu đối với tất cả các bên liên quan, từ các nhà phân tích kinh doanh đến các nhà phát triển kỹ thuật. Các sơ đồ BPMN giúp trực quan hóa luồng hoạt động, các điểm quyết định và các tương tác giữa các bên tham gia khác nhau trong một quy trình.

Các thành phần chính của BPMN

1. Các bể và các làn

• Các bể: Đại diện cho các bên tham gia chính trong một quy trình. Mỗi bể chứa các hoạt động và sự kiện liên quan đến một bên tham gia cụ thể.
• Các làn: Các phân vùng bên trong một bể, đại diện cho các vai trò hoặc phòng ban khác nhau bên trong một bên tham gia.

2. Luồng tin nhắn

Luồng tin nhắn thể hiện sự trao đổi tin nhắn giữa các bể khác nhau. Chúng được biểu thị bằng các đường nét đứt và giúp hiểu rõ hơn về sự giao tiếp giữa các bên tham gia khác nhau.

3. Các nhiệm vụ

Các nhiệm vụ là các hoạt động được thực hiện trong quy trình. Chúng được biểu diễn bằng các hình chữ nhật tròn và có thể bao gồm nhiều loại công việc khác nhau, chẳng hạn như các nhiệm vụ thủ công, nhiệm vụ tự động hoặc nhiệm vụ dịch vụ.

4. Các sự kiện

Các sự kiện đại diện cho những điều xảy ra trong quá trình. Chúng có thể kích hoạt bắt đầu hoặc kết thúc một quy trình hoặc ảnh hưởng đến luồng hoạt động. Các sự kiện phổ biến bao gồm sự kiện bắt đầu, sự kiện trung gian và sự kiện kết thúc.

5. Các cổng

Các cổng kiểm soát luồng quy trình dựa trên các điều kiện. Chúng được biểu diễn bằng hình thoi và có thể bao gồm các loại khác nhau, chẳng hạn như cổng loại loại trừ, cổng loại bao hàm và cổng song song.

6. Luồng thứ tự

Luồng thứ tự thể hiện thứ tự của các hoạt động trong quy trình. Chúng được biểu thị bằng các mũi tên liền và giúp hiểu rõ hơn về trình tự của các nhiệm vụ và sự kiện.

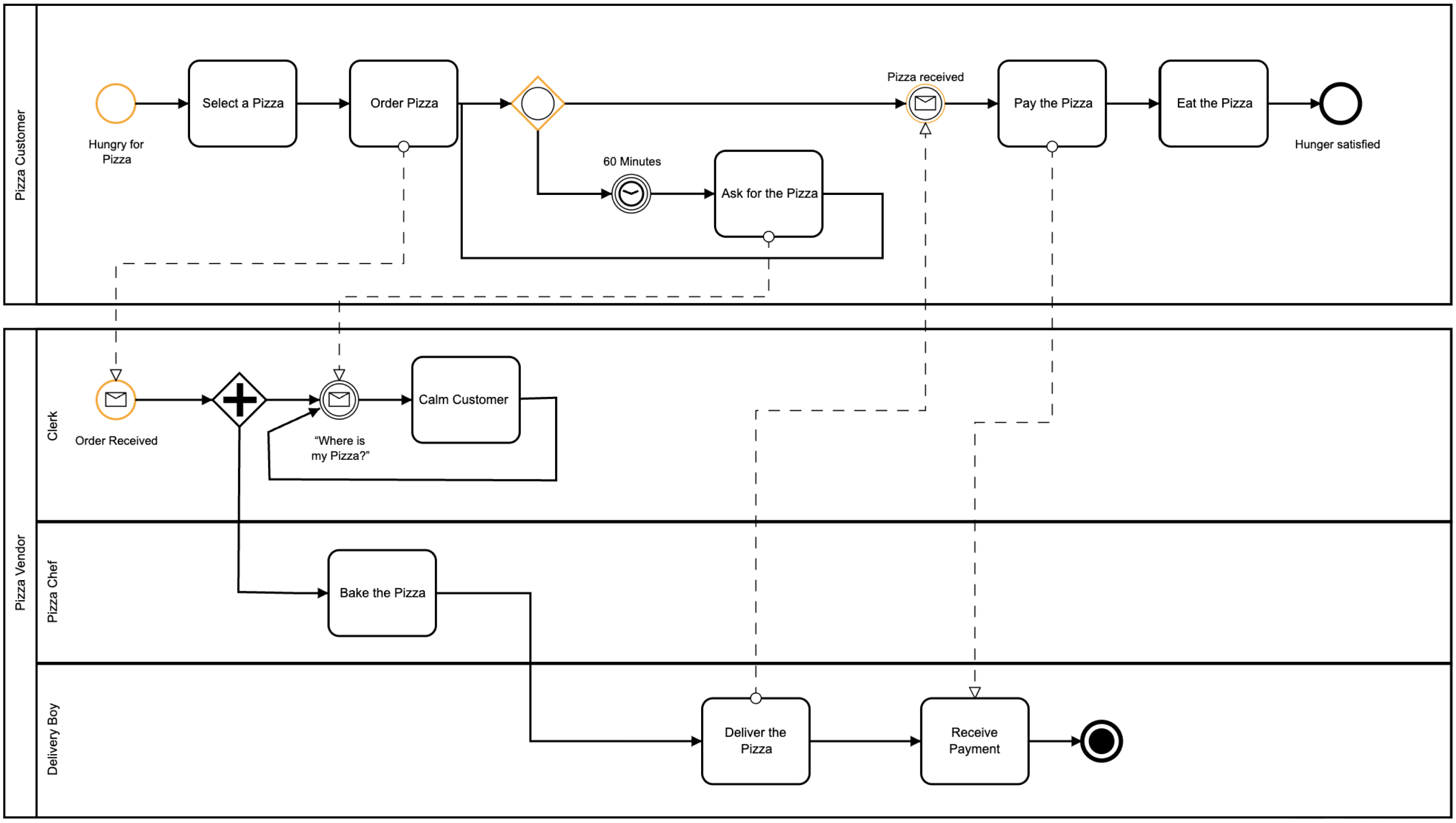

Ví dụ: Quy trình đặt và giao pizza

Hãy sử dụng quy trình đặt và giao pizza để minh họa các thành phần chính của BPMN.

Các bể và các làn

Trong ví dụ này, có ba bể: “Khách hàng pizza”, “Nhân viên”, “Người làm pizza” và “Người giao hàng”. Mỗi bể đại diện cho một vai trò khác nhau trong quy trình đặt và giao pizza.

Luồng tin nhắn

Các luồng tin nhắn thể hiện sự giao tiếp giữa khách hàng, nhân viên, người làm pizza và người giao hàng. Ví dụ, khách hàng giao tiếp với nhân viên để đặt pizza, và nhân viên giao tiếp với người làm pizza để nướng pizza.

Các nhiệm vụ

• Khách hàng pizza:

  • Chọn một chiếc pizza: Khách hàng chọn một chiếc pizza.
  • Đặt Pizza: Khách hàng đặt pizza.
  • Thanh toán cho Pizza: Khách hàng thanh toán cho pizza.
  • Ăn Pizza: Khách hàng ăn pizza.

• Nhân viên:

  • Làm dịu khách hàng: Nhân viên làm dịu khách hàng nếu có sự chậm trễ.

• Người làm pizza:

  • Nướng Pizza: Người làm pizza nướng pizza.

• Thợ giao hàng:

  • Giao Pizza: Thợ giao hàng giao pizza.
  • Nhận thanh toán: Thợ giao hàng nhận thanh toán.

Sự kiện

• Sự kiện bắt đầu: Quy trình bắt đầu khi khách hàng đói pizza.
• Sự kiện trung gian: Nếu pizza không được giao trong vòng 60 phút, khách hàng sẽ yêu cầu pizza.
• Sự kiện kết thúc: Quy trình kết thúc khi cơn đói của khách hàng được thỏa mãn.

Cổng điều phối

Nhân viên nhận đơn hàng và quyết định có nên làm dịu khách hàng hay tiếp tục xử lý đơn. Quyết định này được biểu diễn bằng một cổng điều phối loại loại loại trừ.

Luồng tuần tự

Luồng tuần tự bắt đầu từ sự kiện “Đói pizza”, đi qua các nhiệm vụ và cổng điều phối, và kết thúc tại sự kiện “Cơn đói được thỏa mãn”.

Giải thích sơ đồ BPMN

Sơ đồ BPMN này cung cấp một biểu diễn trực quan rõ ràng về quy trình đặt và giao pizza. Nó giúp hiểu rõ luồng hoạt động, các điểm ra quyết định và các vai trò tham gia vào việc thực hiện một đơn đặt pizza. Dưới đây là cách giải thích từng bước:

1. Khách hàng Pizza:

   • Quy trình bắt đầu khi khách hàng đói pizza.
   • Khách hàng chọn một chiếc pizza và đặt hàng.
   • Nếu pizza không được giao trong vòng 60 phút, khách hàng sẽ yêu cầu pizza.
   • Khách hàng thanh toán cho pizza và ăn nó, thỏa mãn cơn đói của mình.

2. Nhân viên:

   • Nhân viên nhận đơn hàng và quyết định có nên làm dịu khách hàng hay tiếp tục xử lý đơn hàng.
   • Nếu có chậm trễ, nhân viên làm dịu khách hàng bằng cách nói: “Pizza của tôi ở đâu?”

3. Người làm pizza:

   • Người làm pizza nướng pizza.

4. Thợ giao hàng:

   • Thợ giao hàng giao pizza cho khách hàng.
   • Thợ giao hàng nhận tiền thanh toán từ khách hàng.

Kết luận

BPMN là một công cụ mạnh mẽ để trực quan hóa và tài liệu hóa các quy trình kinh doanh. Bằng cách sử dụng các biểu tượng và ký hiệu chuẩn hóa, sơ đồ BPMN giúp hiểu rõ luồng hoạt động, các điểm ra quyết định và sự tương tác giữa các bên tham gia khác nhau. Hướng dẫn này đã giới thiệu cho bạn những kiến thức cơ bản về BPMN, sử dụng quy trình đặt và giao pizza làm ví dụ. Với thực hành, bạn có thể tạo các sơ đồ BPMN cho nhiều quy trình kinh doanh khác nhau, giúp chúng dễ phân tích và cải thiện hơn.
