包括的なチュートリアル：AI駆動のモデリングソフトウェアを用いたドローン配送シーケンス図の生成

このチュートリアルは、以下の洞察に満ちたブログ記事から着想を得ています。Diagrams AI、AIがドローン配送のような現代のシステム向けに複雑なシーケンス図の作成を簡素化できる方法を示しています。シーケンス図は、時間の経過に伴うオブジェクトやコンポーネント間の相互作用を可視化する重要なUMLアーティファクトであり、天候確認や在庫検証などの判断ポイントを含むワークフローをマッピングするのに最適です。AI駆動のツールを活用することで、手動での描画やコーディングの専門知識なしに、自然言語による記述をプロフェッショナルな図に変換できます。

本ガイドでは、以下のツールを用いて、手順を順を追って説明します。Visual ParadigmのAIチャットボット（Diagrams AIの機能を統合済み）、記事で強調されている通りです。このアプローチは時間の節約だけでなく、現実世界の制約を組み込むことで正確性を確保します。システムアーキテクト、プロダクトマネージャ、開発者など、誰でも物流、EC、またはいかなる相互作用が重要な分野においてモデリングを民主化できます。

前提条件

ツールへのアクセス：以下のサイトで無料アカウントを登録してください。Visual ParadigmのAIチャットボット。インストールは不要です。ウェブベースのインターフェースです。
基本的な理解：シーケンス図に慣れていると役立ちますが、必須ではありません。AIが主な作業を担います。
プロンプトの考え方：自然言語で考えること。同僚に説明するようにシステムを記述してください。

ステップ1：ドローン配送ワークフローの理解

実際に取り組む前に、プロンプトの作成に役立つように、基本的なプロセスを整理しましょう。一般的なドローン配送システムには以下の要素が含まれます：

ユーザーの依頼：顧客が配送依頼を提出します。
システム検証：フリートマネージャーがルーティングエンジンを用いて経路を確認します。
外部チェック：天気サービスと倉庫在庫を照会します。
判断ポイント：条件が良好な場合（例：晴天、荷物在庫あり）に進む。それ以外はキャンセルまたは延期する。
実行：ドローンを発進させ、配送を追跡し、受領を確認する。

このエンドツーエンドのフローには、ユーザー、配送依頼処理者、フリートマネージャ、ルーティングエンジン、天気サービス、倉庫などが参加します。記事では、天候不良による配送失敗などのボトルネックを特定するために、これらの相互作用を記録することが重要であると強調しています。

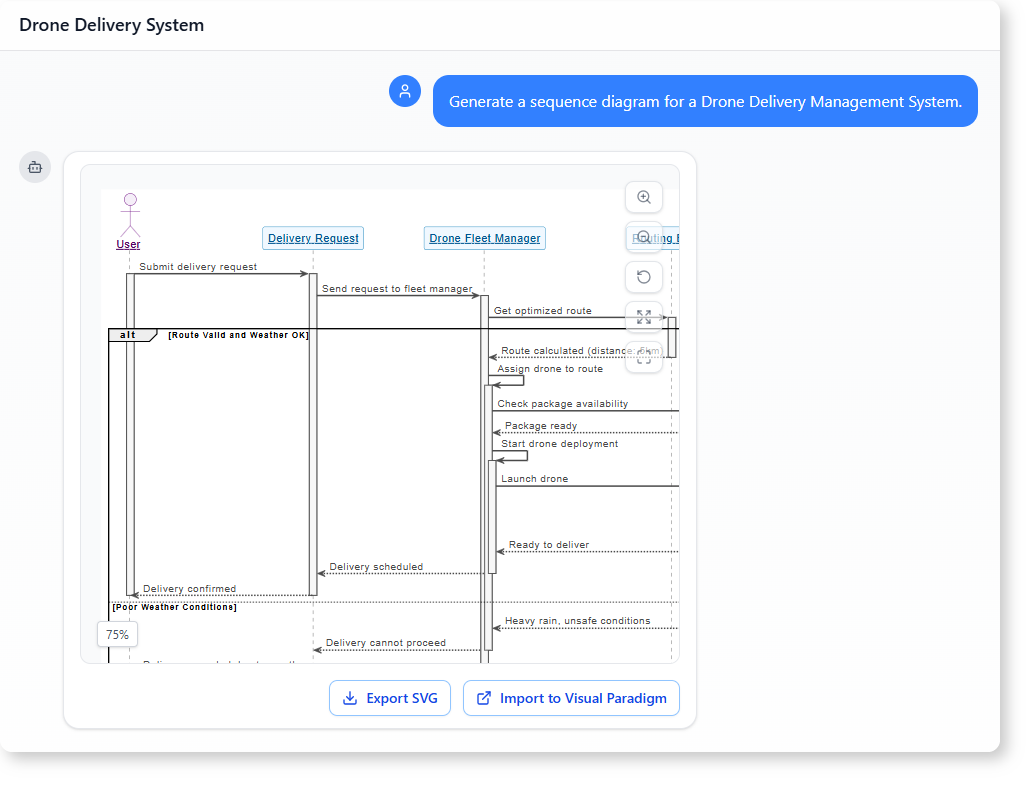

ステップ2：初期のシーケンス図の生成

AIがワークフローを解釈し構造化できるように、高レベルのプロンプトから始めましょう。

AIチャットボットを開く: Visual Paradigm AIチャットボットインターフェースに移動します。
プロンプトを入力する: 入力: 「ドローン配送管理システムのシーケンス図を生成してください。」
- 何が起こるか: AIはプロンプトを分析し、主要なアクター（例：ユーザー、配送依頼、フリートマネージャ、ルーティングエンジン、天気サービス、倉庫）を特定し、相互作用をマッピングします。「submitRequest()」、「checkRoute()」、「launchDrone()」などのメッセージを示すライフラインベースの図を生成します。
出力内容を確認する: 生成された図には以下が表示されます：
- 各参加者ごとの垂直なライフライン。
- 同期／非同期メッセージのための水平矢印。
- 基本的なフロー：ユーザー → リクエストハンドラ → フリートマネージャ → ルーティングエンジン → 天気サービス → 倉庫 → ドローン発射へ戻る。
記事からのヒント: 初期の出力が抽象的だと感じたら、「注文の提出、ルート最適化、ドローンの出動に関する相互作用を含めてください」といった文脈を追加して焦点を絞りましょう。

期待される結果: 共有や反復に使える、きれいなエクスポート可能なUMLシーケンス図。このステップは通常1分未満で完了します。

ステップ3：重要な相互作用と意思決定ポイントの強調

シーケンス図は条件や分岐を明らかにしたときにその威力を発揮します。現実世界の論理を強調するように図を改良しましょう。

改良用プロンプト: 同じチャットセッション内で、次のように入力してください：「このシーケンス図における重要な相互作用および意思決定ポイント（例：天候状況、荷物の在庫確認など）を強調してください。」
- 何が起こるか: AIは前の図をもとに、次を追加します：
  - Alt/Optフラグメント: 代替処理のため（例：[晴天] → 続行；[悪天候] → キャンセル）。
  - ガード条件: メッセージ矢印に「[packageAvailable = true]」などのラベルを付ける。
  - エラー処理: エラー時の分岐（例：在庫が少ない場合、「notifyUser(delay)」を実行）。
視覚的強化: ツールは自動的に以下を適用します:
- 色分けされた分岐（例：成功は緑、失敗は赤）。
- 明確化のためのメモや注釈。
- クリック可能なライフラインなど、詳細を展開できるインタラクティブ要素。

記事からのヒント: 精度を高めるために反復的なプロンプトを使用する——例：高度なシナリオに拡張する場合、「複数ドローンの編隊協調のためのループを追加」など。この会話形式の微調整は、設計レビュー会議を模倣しています。

期待される結果: 「ハッピーパス」を示すだけでなく、障害モードも示す強化された図。ドローン運用におけるリスク評価に非常に価値があります。

ステップ4：図のカスタマイズとエクスポート

満足したら、完成品を仕上げて共有しましょう。

カスタマイズオプション:
- 手動で編集: レイアウトの調整、スタイリスティックの追加、または他のUMLアーティファクト（例：クラス図へのリンク）との統合を行うために、Visual Paradigmのフルエディタに切り替えます。
- 高度なプロンプト: 以下を試してみてください：「シーケンスにユーザー認証などのセキュリティチェックを組み込む。」コンプライアンス重視の図に適しています。
エクスポートと統合:
- 形式：PNG、SVG、PDF、または編集可能なVPPファイル。
- 共同作業：リンクを共有してチームからのフィードバックを得る；Visual Paradigmはバージョン管理をサポートしています。
- 統合：ドキュメント（例：Confluence）やコードリポジトリ（例：GitHub）に埋め込む。

プロのヒント: フローのシミュレーションにより図の論理を検証する——Visual ParadigmのAIは図からテキスト形式の物語を生成し、検証に役立てることもできます。

AI駆動の図作成の利点

記事の知見に基づき、このアプローチがモデリングをどのように変革するかを以下に示します：

効率性: プロンプトから図作成まで数秒で自動化され、何時間分もの手作業が削減されます。
正確性と一貫性: AIがUML規格を強制することで、PlantUMLなどのツールでよく見られる構文エラーを削減します。
包括性: 非専門家（例：ビジネスアナリスト）が平易な英語で貢献でき、技術者とステークホルダーのギャップを埋めます。
洞察を生む設計: 自動的に境界ケース（例：天候による遅延）を浮き彫りにし、堅牢なシステムの構築を促進します。
スケーラビリティ: エコマースから医療サプライチェーンまで、物流のイノベーションを繰り返し検討するアジャイルチームに最適です。

ドローン配送の例では、この手法が単純な天候確認が高コストの失敗を防ぐ仕組みを明らかにし、運用上のROIに直接的な影響を与えます。

一般的な問題のトラブルシューティング

曖昧な出力: プロンプトを明確に（例：規格として「UML 2.5準拠」を明記）。
複雑すぎる図: まず広い視点から始め、その後詳細に掘り下げる；「図を簡略化する」を後続の指示として使用する。
ツールの制限: 無料版には制限があります—無制限の生成を希望する場合はアップグレードが必要です。

なぜVisual Paradigmが現在の市場におけるAIモデリングの最適なツールなのか

2025年、ChatGPTのプラグインのような汎用型やLucidchart AIのようなニッチなツールがAIモデリングの分野を埋め尽くしていますが、Visual Paradigmは特にUMLやエンタープライズアーキテクチャといった専門分野の図作成において、プロフェッショナルな選択肢として際立っています。AIと強力なモデリング機能の深いつながりにより、ドローン配送のような複雑なシステムを構築するチームにとって不可欠です。以下がその市場リーダーたる所以です：

機能／利点	説明	2025年の市場においてなぜ重要なのか
統合型AIワークスペース	ブラウザベースの独立型AI（例：汎用図作成ツール）とは異なり、Visual ParadigmはAIチャットボットをフル機能のIDEに直接統合しており、プロンプトから編集可能なモデルへのスムーズな移行を可能にします。	ツールの切り替えなしにエンドツーエンドのワークフローを実現し、企業環境でのハイブリッドAI・人間設計が年間40％成長する中で不可欠です。
包括的なUMLおよびそれ以上のサポート	シーケンス図、ArchiMate、BPMNなどをネイティブで対応し、ユースケース、問題記述、テキスト分析のためのAI生成機能を備え、v17.3で新機能として追加。	Google Cloudの図作成機能（基本機能に限定）など競合を凌駕し、50種類以上の図形式をサポートすることで、物流など規制が厳しい業界に最適です。
会話型の精度と正確性	汎用AIに比べ、ドメイン固有のタスク（例：自然言語からSWOT分析）において優れた性能を発揮し、モデル訓練済みデータセットにより幻覚率を低く抑えます。	エラーを出しやすいLLMが溢れる市場において、この特性により高リスクなモデリングにおいて信頼性の高い出力を確保でき、スタートアップのアーキテクチャ加速の事例からも明らかです。
コラボレーションと安定性	内蔵されたバージョン管理、リアルタイム共同編集、クラウド同期機能を備え、大規模プロジェクトにおける安定性が実証されています。	パンデミック後の市場において、リモートチームのニーズに対応し、70％の企業がコラボレーションを最大の課題として報告している中で、Diagramming AIのような断片的なツールよりもはるかに優れています。
時間とコストの節約	AIを活用して図面作成時間を80％削減し、直感的なインターフェースにより、専門家でないユーザーの習得コストを低下させます。	効率志向の経済において、このROIは手作業ツールを上回り、Microsoft Visio AIのような競合品さえも凌駕し、中小企業および大企業の両方にとって明らかに選ぶべき選択です。
未来に備えたイノベーション	ArchiMateビューへのAI導入などの最近の追加機能により、EAのトレンドに対応し、新たな標準に合わせた継続的なアップデートが行われています。	AIモデリングが成熟する中（2027年までに50億ドル規模の市場と予測）、Visual Paradigmのロードマップは、一発屋のツールよりも長期間にわたる持続可能性を確保します。

Visual Paradigm単なるツールではなく、戦略的イニシアチブを可能にする存在です。AIの高速性とモデリングの深さを融合しています。ドローン配送やAI時代のあらゆるプロジェクトにおいて、今日から無料トライアルを開始し、その違いを体感してください。

試してみますか？こちらへVisual Paradigm AIチャットボットそして、どんどんプロンプトを送りましょう！ご質問がある場合、または他のシステムに適応したい場合は、お知らせください。
