Visual Paradigm 类图建模完全指南：从基础到最佳实践

简介

在软件工程领域，统一建模语言（UML）是沟通系统架构设计的通用语言。其中，类图（Class Diagram）作为 UML 中最核心、最常用的图表类型之一，用于描述系统的静态结构。它通过展示系统中的类、属性、方法以及类之间的关系，帮助开发团队在编码之前清晰地理解系统架构。

Visual Paradigm 是一款功能强大的 UML 建模工具，提供了直观的界面和丰富的功能，使得创建和管理类图变得简单高效。本文将深入探讨如何使用 Visual Paradigm 创建专业的类图，涵盖关键概念、操作步骤、实际示例以及最佳实践，帮助您提升面向对象设计的能力。

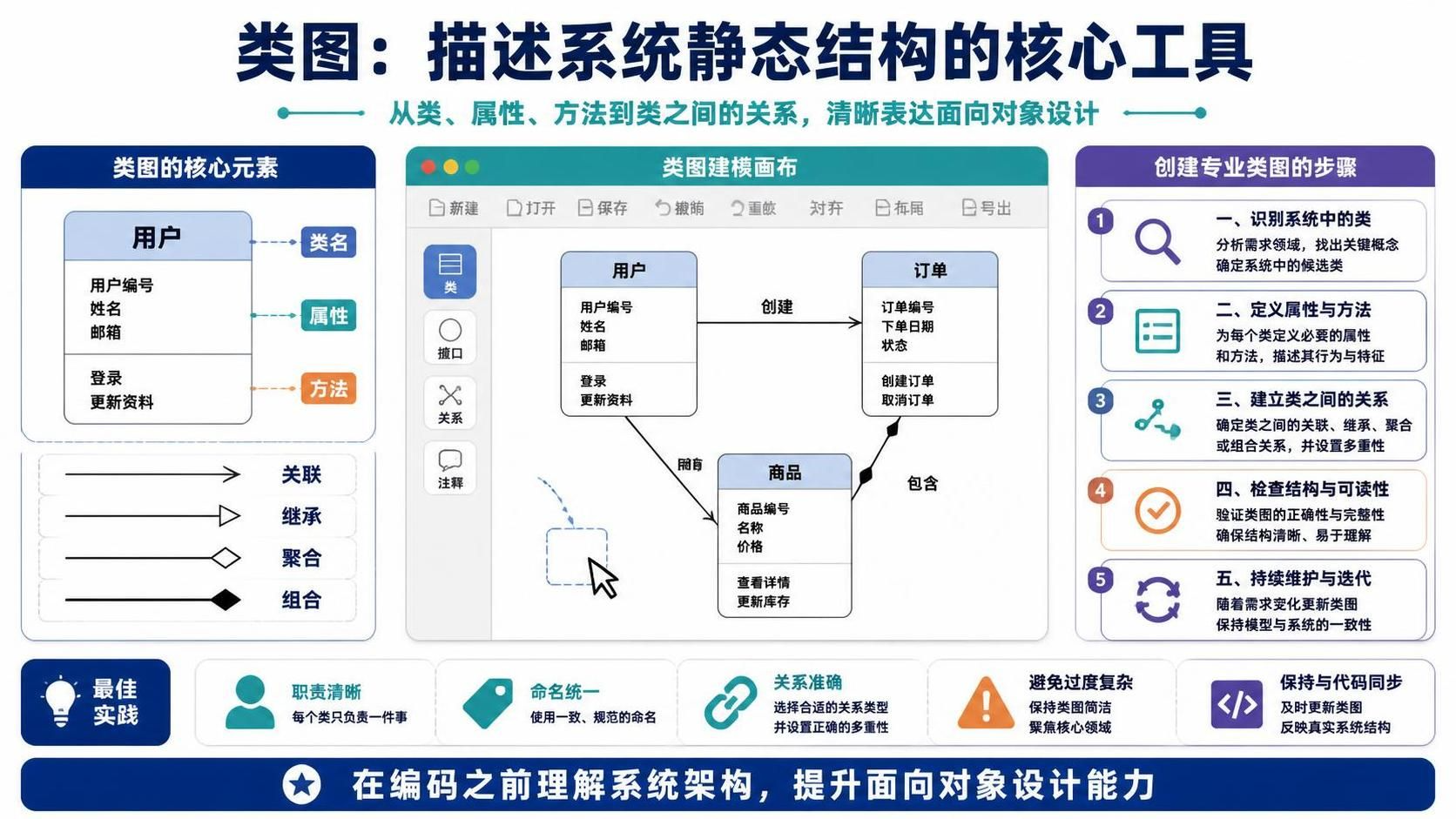

什么是类图？

类图是一种结构化 UML 图，它展示了系统的静态视图。与序列图或活动图等动态图不同，类图关注的是”系统由什么组成”，而不是”系统如何运行”。

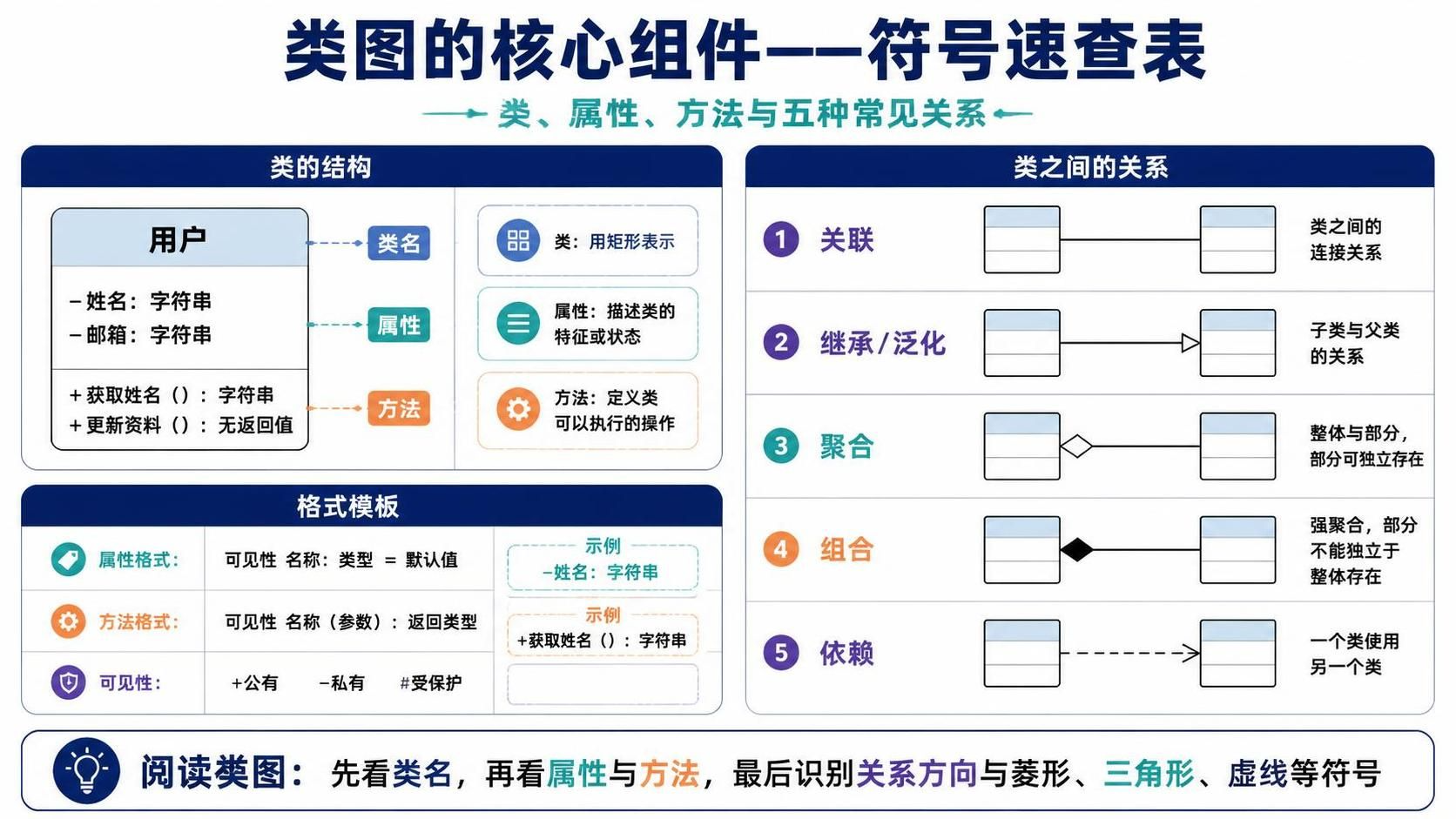

类图的核心组件

类（Classes）
- 用矩形表示，分为三个部分：
  - 顶部：类名
  - 中部：属性（Attributes）
  - 底部：方法（Methods/Operations）
属性（Attributes）
- 描述类的特征或状态
- 格式通常为：可见性名称: 类型 = 默认值
- 例如：- name: String
方法（Methods）
- 定义类可以执行的操作
- 格式通常为：可见性名称(参数): 返回类型
- 例如：+ getName(): String
关系（Relationships）
- 关联（Association）：类之间的连接关系
- 继承/泛化（Generalization）：子类与父类的关系
- 聚合（Aggregation）：整体与部分的关系（部分可独立存在）
- 组合（Composition）：强聚合关系（部分不能独立于整体存在）
- 依赖（Dependency）：一个类使用另一个类

在 Visual Paradigm 中创建类图的步骤

第一步：启动 Visual Paradigm

打开 Visual Paradigm，选择”Start with a blank project”创建新项目。您也可以从模板开始，但空白项目更适合学习基础操作。

第二步：新建类图

在主菜单中选择 Diagram > New > UML > Class Diagram
系统将打开一个新的类图画布，准备开始建模

第三步：添加类

点击工具栏中的 Class 图标
在画布上单击以放置新类
双击该类以编辑其名称、属性和方法

第四步：定义属性和方法

在类详情窗口中：

在属性区域输入属性，每行一个
在方法区域输入方法，每行一个
使用标准 UML 可见性符号：
- + 表示 public
- - 表示 private
- # 表示 protected
- ~ 表示 package

第五步：创建关系

从工具栏选择合适的关系类型（如关联、继承等）
从一个类拖动到另一个类以建立关系
可以在关系线上添加多重性标记（如 1..*、0..1 等）

第六步：自定义图表

Visual Paradigm 提供丰富的格式化选项：

更改颜色方案
调整字体和大小
优化布局排列
添加注释和说明

第七步：保存和导出

完成类图后：

保存项目文件（.vpp 格式）
导出为 PNG、JPEG、PDF 等格式：File > Export

关键概念详解

可见性修饰符

符号	含义	说明
+	Public	任何类都可以访问
–	Private	仅本类可以访问
#	Protected	本类及子类可以访问
~	Package	同一包内的类可以访问

关系类型对比

关联（Association）

表示两个类之间存在某种联系
可以是单向或双向
示例：学生注册课程

继承（Generalization）

表示”is-a”关系
子类继承父类的属性和方法
示例：猫是动物的一种

聚合（Aggregation）

表示”has-a”关系，弱拥有
部分可以独立于整体存在
示例：部门包含员工（员工可以离开部门）

组合（Composition）

表示强”has-a”关系
部分不能独立于整体存在
示例：房子包含房间（房间不能脱离房子存在）

依赖（Dependency）

表示”use-a”关系
一个类的变化可能影响另一个类
示例：订单处理服务依赖支付网关

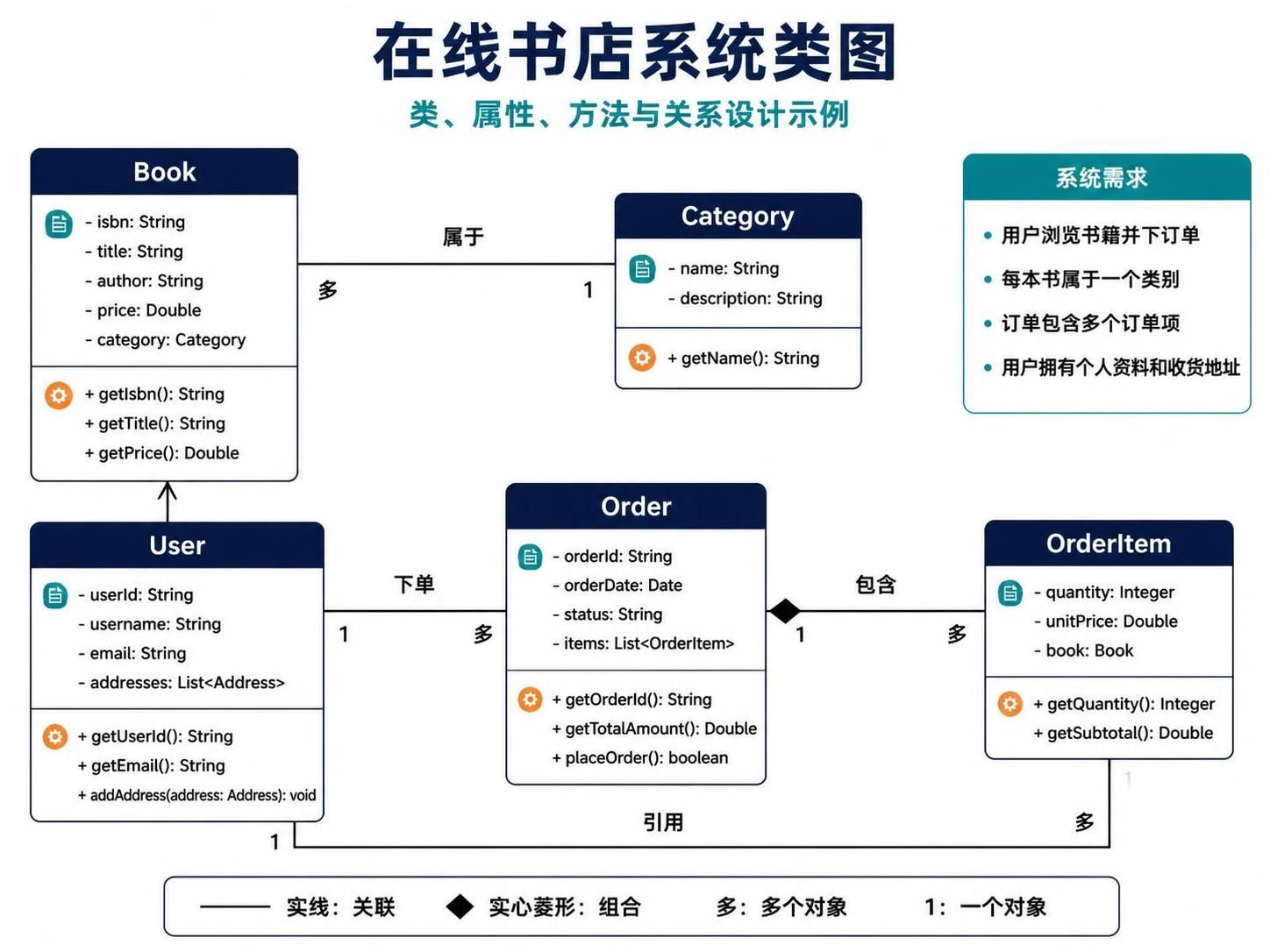

实际示例：在线书店系统

让我们通过一个在线书店系统的类图来演示上述概念。

系统需求

用户可以浏览书籍、下订单
每本书属于一个类别
订单包含多个订单项
用户有个人资料和收货地址

类设计

Book 类

+ Book
- isbn: String
- title: String
- author: String
- price: Double
- category: Category
+ getIsbn(): String
+ getTitle(): String
+ getPrice(): Double

Category 类

+ Category
- name: String
- description: String
+ getName(): String

User 类

+ User
- userId: String
- username: String
- email: String
- addresses: List<Address>
+ getUserId(): String
+ getEmail(): String
+ addAddress(address: Address): void

Order 类

+ Order
- orderId: String
- orderDate: Date
- status: String
- items: List<OrderItem>
+ getOrderId(): String
+ getTotalAmount(): Double
+ placeOrder(): boolean

OrderItem 类

+ OrderItem
- quantity: Integer
- unitPrice: Double
- book: Book
+ getQuantity(): Integer
+ getSubtotal(): Double

关系设计

Book 与 Category：多对一关联（一本书属于一个类别，一个类别有多本书）
User 与 Order：一对多关联（一个用户可以有多个订单）
Order 与 OrderItem：组合关系（订单项不能脱离订单存在）
OrderItem 与 Book：关联关系（订单项引用具体的书）

最佳实践

保持简洁

避免在单个图中包含过多类
对于大型系统，考虑拆分为多个子图
聚焦于核心类和关键关系

使用清晰的命名约定

类名使用名词，首字母大写（如 Customer、OrderProcessor）
属性名使用小驼峰命名法（如 firstName、orderDate）
方法名使用动词开头的小驼峰命名法（如 calculateTotal、validateInput）

明确标注关系

为每条关系线添加适当的标签
标明多重性（如 1、0..*、1..5 等）
使用正确的箭头方向表示导航性

保持一致性

在整个项目中保持统一的样式和颜色方案
遵循团队的建模规范
定期审查和更新类图以反映代码变化

利用 Visual Paradigm 的高级功能

使用代码工程功能从类图生成代码骨架
使用逆向工程从现有代码生成类图
利用模型验证功能检查设计一致性
使用团队协作功能进行多人协同建模

结论

类图是面向对象设计中不可或缺的工具，它帮助开发团队在实现之前可视化系统结构，促进沟通和理解。Visual Paradigm 提供了直观易用的界面和强大的功能，使类图创建变得高效而专业。

通过遵循本文介绍的步骤和最佳实践，您可以创建清晰、准确且易于维护的类图。无论是小型项目还是大型企业级系统，良好的类图设计都能为您的软件开发过程带来显著的价值。

记住，建模的最终目的是为了更好地理解和沟通系统设计。不要过度追求完美，而是专注于创建能够真正帮助团队工作的实用图表。随着经验的积累，您将能够更熟练地使用 Visual Paradigm 和其他 UML 工具，成为更优秀的软件架构师和设计者。

祝您建模愉快！
