ArchiMate 完全指南：企业架构建模的通用语言与实战解析

引言

在当今数字化转型的浪潮中，企业面临着前所未有的复杂性。业务战略、组织架构、信息流、IT 系统以及技术基础设施之间错综复杂的关系，往往使得决策者难以看清全貌。如何将这些分散的领域统一起来，进行清晰的描述、分析和可视化，成为了企业架构师（Enterprise Architect）的核心挑战。

ArchiMate 正是为了解决这一难题而生。作为 The Open Group 推出的开放且独立的建模语言，ArchiMate 为企业架构提供了一套标准化的“通用语言”。它类似于土木工程或建筑行业中被国际公认的设计标准，能够帮助架构师以无歧义的方式描绘企业蓝图。本文将全面解析 ArchiMate 的核心价值、框架结构及其在 Visual Paradigm 工具中的实战应用，助您掌握这一企业架构领域的必备技能。

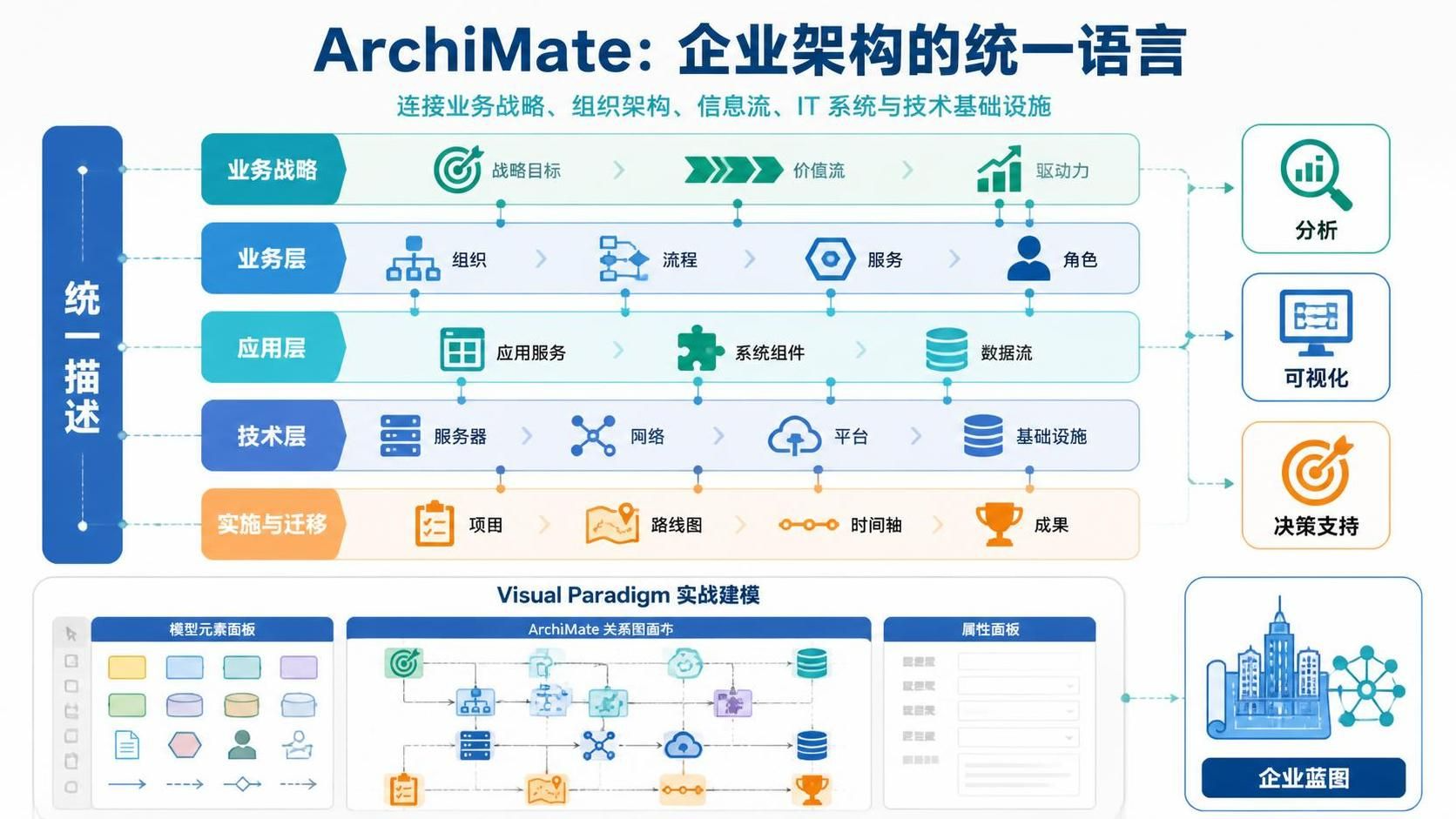

什么是 ArchiMate？

ArchiMate 是由 The Open Group 维护的开放、独立的企业架构建模语言，得到了众多工具供应商和咨询公司的广泛支持。它为企业提供了一套精确的工具，用于描述、分析和可视化不同架构域之间的关系。

就像古典建筑图纸能够描述建筑物的构造和使用方式一样，ArchiMate 提供了一种通用语言来描述以下内容的构建与运营：

业务流程 (Business processes)
组织结构 (Organizational structures)
信息流 (Information flows)
IT 系统 (IT systems)
技术基础设施 (Technical infrastructure)

这种洞察力帮助利益相关者设计、评估并沟通在这些业务领域内及领域间的决策与变更所带来的后果。

🛠️ 推荐工具：Visual Paradigm Enterprise Edition
Visual Paradigm 是一款经过认证的 ArchiMate 3 企业架构工具，完整支持 ArchiMate 3 的所有词汇、符号、语法和语义。
📥 立即下载 Visual Paradigm

为什么选择 ArchiMate？

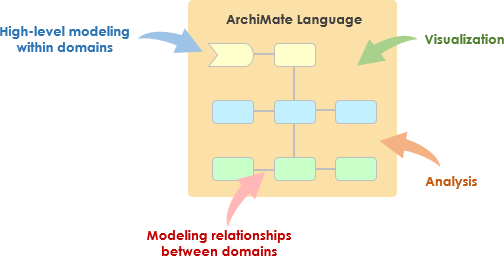

模型在商业中扮演着重要角色已久，包括流程模型、数据模型、应用景观图、战略模型等。然而，组织往往难以将这些模型连接起来以获得对企业运作的全局洞察。ArchiMate 的出现填补了这一空白，它允许在域内进行高层级建模，同时也能建模域与域之间的关系。

如上图所示，企业架构师采用 ArchiMate 的主要原因包括：

捕获利益相关者的关注点： 精准识别各方需求。
解决关注点： 通过识别和细化需求来应对挑战。
创建 EA 模型： 构建标准化的企业架构资产。
创建利益相关者视图：
- 展示如何解决关注点和需求。
- 展示因冲突关注点而产生的权衡（Trade-offs）。

💡 核心优势

厂商中立标准： 作为 The Open Group 的国际标准，避免了特定工具的锁定风险，并拥有活跃的 ArchiMate Forum 支持。
精确严谨： 摆脱了架构图“模糊不清”的刻板印象，提供基于扎实概念的精确定义。
精简易用： 语言简洁，仅包含企业架构建模所需的核心概念，结构统一，易于学习和应用。
无缝衔接： 与 UML、BPMN 等现有标准有清晰的概念映射，便于跨领域协作。
方法论无关： 不规定具体工作方式，但可轻松与 TOGAF 等方法论结合使用。
生态成熟： 经过大量用户验证，拥有广泛的咨询支持和软件工具链。

ArchiMate 3.0 规范亮点

最新的 ArchiMate 3.0 规范发布于 2016 年 6 月，是一次重大更新。其主要新特性包括：

战略层建模： 新增了能力（Capability）、资源（Resource）和结果（Outcome）等元素，支持企业战略层面的建模。
物理世界支持： 增加了对材料、设备等物理实体的建模支持。
一致性与可用性提升： 改进了语言结构，对齐了其他标准定义，增强了整体易用性。

这些更新旨在响应以下需求：将业务战略与运营紧密关联、适应 IT 与物理世界融合的技术创新、拓展至制造和物流等新领域，以及与 TOGAF 框架的深度对齐。

📚 资源获取： ArchiMate 规范可从 The Open Group 的 ArchiMate Forum 免费下载。

核心框架详解：方面与层次

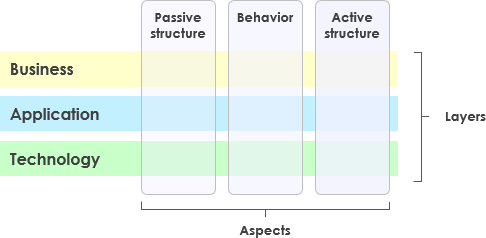

ArchiMate 的核心概念可以组织为一个包含九个单元格的框架矩阵。这种结构允许从不同的视点（Viewpoints）对企业进行建模，单元格的位置直接反映了利益相关者的关注重点。

三大方面 (Aspects)

主动结构方面 (Active Structure): 代表表现出行为的结构概念（如业务参与者、应用组件、设备），即活动的“主体”。
行为方面 (Behavior): 代表由主体执行的行为（如流程、功能、事件、服务）。行为概念被分配给结构概念，以显示谁或什么在执行该行为。
被动结构方面 (Passive Structure): 代表行为作用的对象。通常是业务层的信息对象或应用层的数据对象，也可表示物理对象。

三大核心层次 (Layers)

高层级使用低层级提供的服务，形成支撑关系：

业务层 (Business Layer): 向外部客户提供产品和服务，由业务参与者和角色执行的业务流程实现。
应用层 (Application Layer): 通过应用服务支持业务层，由软件应用组件实现。
技术层 (Technology Layer): 提供运行应用所需的基础设施服务（处理、存储、通信），由硬件和系统软件实现。

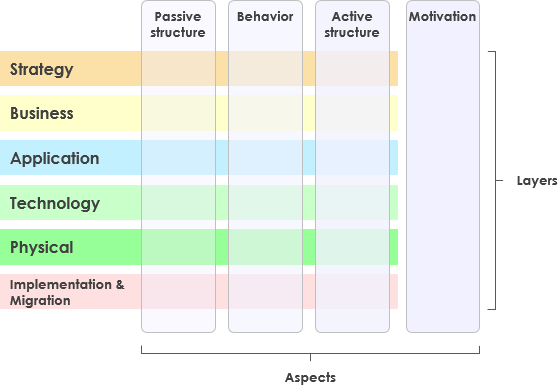

ArchiMate 完整框架 (Full Framework)

除了核心框架外，ArchiMate 完整语言还扩展了以下内容：

物理元素 (Physical Elements): 添加到技术层，用于建模物理设施、设备、分销网络和材料。
动机扩展 (Motivation Extension): 用于建模利益相关者、变革驱动力、业务目标、原则和需求。
实施与迁移扩展 (Implementation & Migration Extension): 用于建模项目组合管理、差距分析以及过渡和迁移规划。

🔑 关键概念速览

扩展类别	核心用途	典型元素示例
核心层	描述 TOGAF 定义的架构域	业务参与者、应用组件、节点、服务
动机扩展	解释“为什么”要做架构变更	驱动因素、目标、需求、约束
实施与迁移	规划“如何”实现变更	工作包、交付物、里程碑、缺口

各层详解与图示

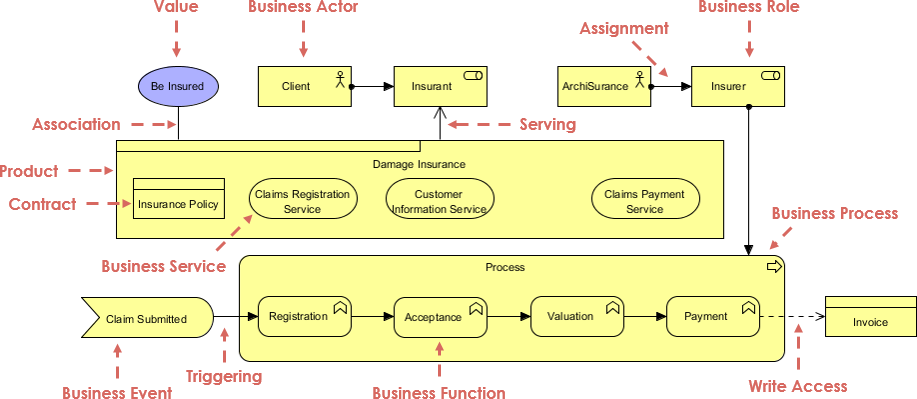

1. 业务层 (Business Layer)

业务层直接向外部客户交付价值。它关注的是组织如何通过流程和角色来实现产品和服务。

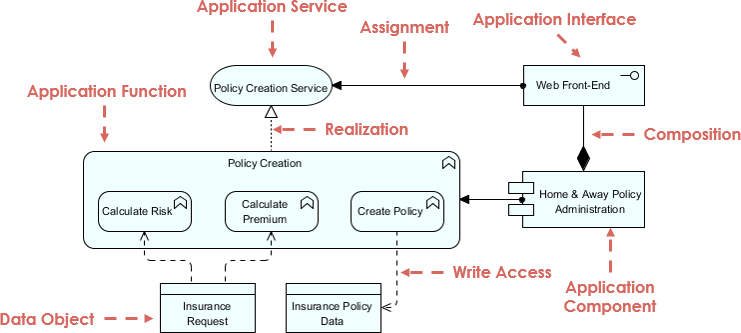

2. 应用层 (Application Layer)

应用层是业务与技术之间的桥梁，通过自动化的应用服务来支撑业务流程的执行。

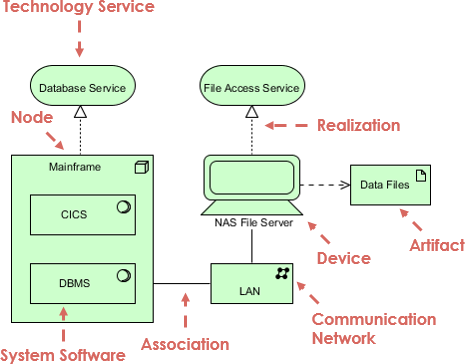

3. 技术层 (Technology Layer)

技术层提供了最底层的支撑能力，包括计算、存储和网络通信等基础设施服务。

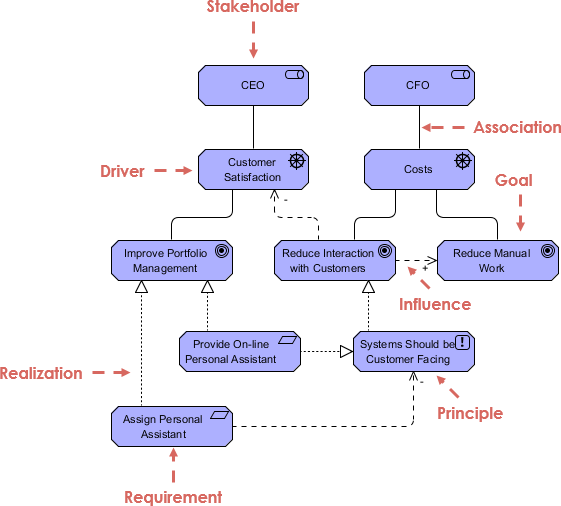

4. 动机扩展 (Motivation Extension)

理解架构背后的“为什么”至关重要。动机元素帮助架构师将战略目标与具体的架构设计联系起来。

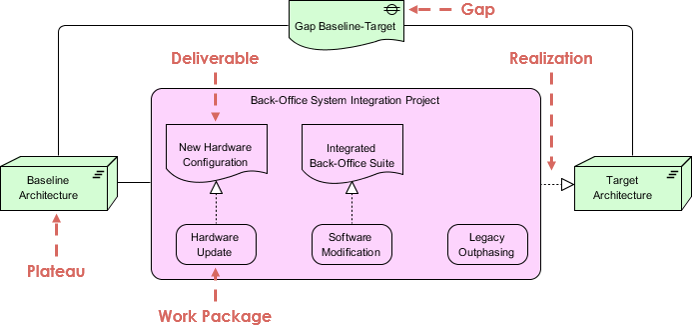

5. 实施与迁移扩展 (Implementation and Migration Extension)

架构不仅是静态的蓝图，更是动态的演进过程。此扩展支持对转型路径的详细规划。

综合示例与 TOGAF 整合

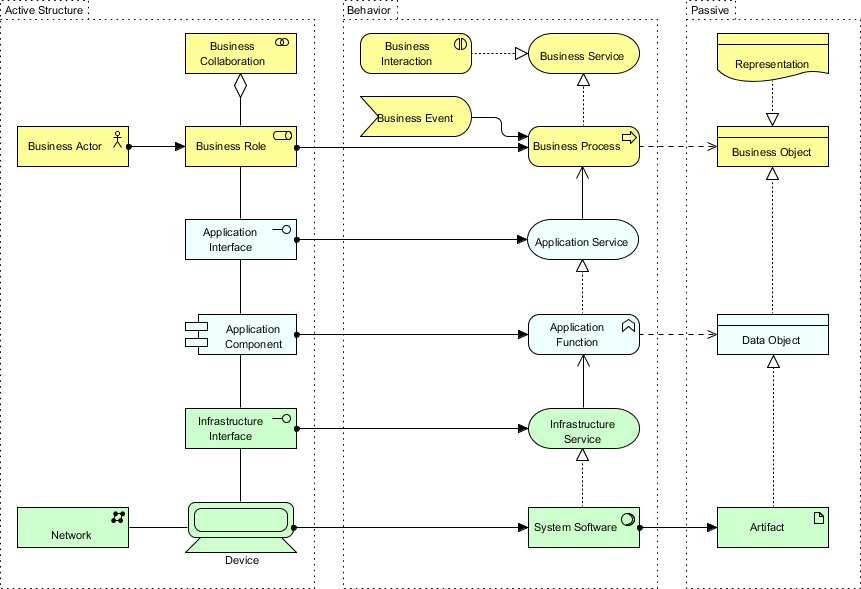

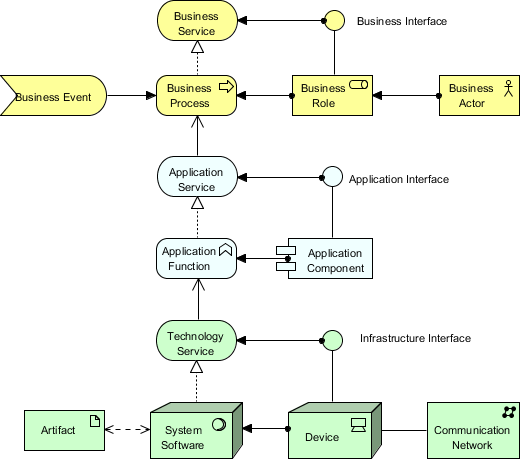

核心层示例

下图展示了核心 ArchiMate 元素的基本用法和符号规范。

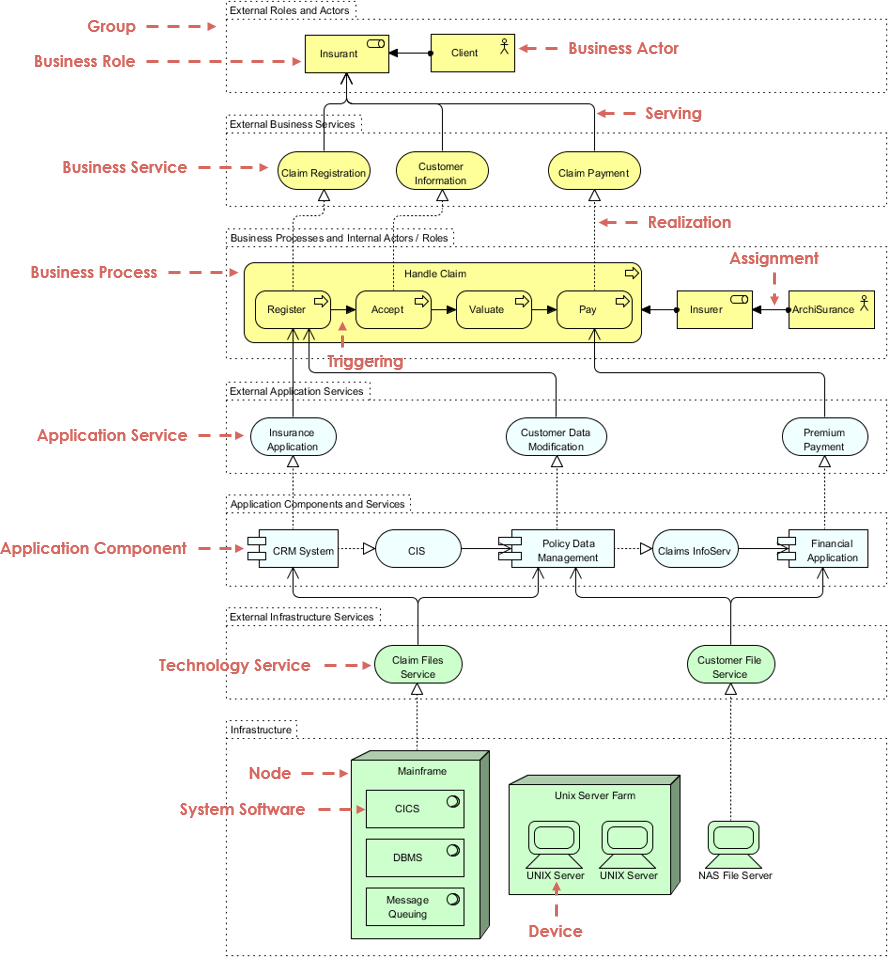

全层级集成示例

在实际的企业架构项目中，通常需要跨越多个层级进行综合建模。下图展示了一个完整的分层结构示例，体现了各层之间的服务调用与支撑关系。

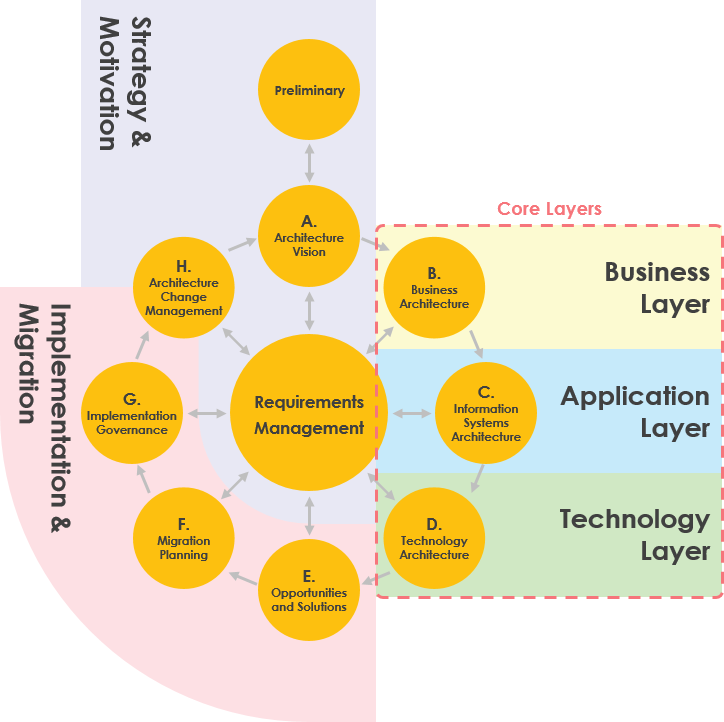

ArchiMate 与 TOGAF ADM 的关系

ArchiMate 语言是对 TOGAF 的完美补充。它为 TOGAF 的 ADM 周期提供了厂商无关的概念集和图形化表示，帮助创建一致的、集成的“水面之下”的模型，并以 TOGAF 视图的形式呈现出来。

💻 实战演练：使用 Visual Paradigm 创建 ArchiMate 图
Visual Paradigm Enterprise Edition 不仅提供强大的绘图工具，还内置了 ArchiMate 视点管理工具和 TOGAF 引导式流程，是您落地企业架构的最佳伙伴。
🚀 免费试用 Visual Paradigm

结论

ArchiMate 不仅仅是一种绘图符号，它是企业架构师思维的结构化表达。通过提供一套标准化、精确且灵活的语言，ArchiMate 打破了业务与 IT 之间的壁垒，使复杂的企业关系变得透明、可分析且可沟通。无论是进行战略规划、系统设计还是迁移实施，掌握 ArchiMate 都是现代企业架构师的必修课。

结合 Visual Paradigm 等专业工具的支持，您可以更高效地将 ArchiMate 理论转化为实际的架构资产，推动企业在数字化时代实现敏捷、稳健的发展。建议读者从官方规范入手，结合实际项目案例进行练习，逐步建立起自己的企业架构建模能力体系。
