初心者向けのBPMNの包括的ガイド

ビジネスプロセスモデルと表記法（BPMN）は、ビジネスプロセスを可視化および文書化するための標準化された方法です。プロセスに関与するステップ、意思決定、および相互作用を明確かつ簡潔に表現できるため、理解しやすく、分析や改善がしやすくなります。このガイドでは、ピザ注文と配達プロセスを例に挙げて、BPMNの基本を紹介し、重要な概念を説明します。

BPMNとは何ですか？

BPMNは、標準化された記号と表記法を用いてビジネスプロセスを図式化するものです。ビジネスアナリストから技術開発者に至るまで、すべてのステークホルダーが簡単に理解できるように設計されています。BPMN図は、プロセス内の活動の流れ、意思決定ポイント、および異なる参加者間の相互作用を可視化するのに役立ちます。

BPMNの主要な構成要素

1. プールとレーン

• プール： プロセスにおける主要な参加者を表します。各プールには、特定の参加者に関連する活動やイベントが含まれます。
• レーン： 参加者内の異なる役割や部門を表す、プール内の細分化です。

2. メッセージフロー

メッセージフローは、異なるプール間でのメッセージのやり取りを示します。点線で表され、異なる参加者間の通信を理解するのに役立ちます。

3. タスク

タスクはプロセス内で実行される活動です。丸みを帯びた長方形で表され、手作業のタスク、自動化されたタスク、またはサービスタスクなど、さまざまな種類の作業を含むことができます。

4. イベント

イベントはプロセス中に起こる出来事を表します。プロセスの開始や終了をトリガーしたり、活動の流れに影響を与えることができます。一般的なイベントには、開始イベント、中間イベント、終了イベントがあります。

5. ゲートウェイ

ゲートウェイは条件に基づいてプロセスの流れを制御します。ダイヤモンド型で表され、排他的ゲートウェイ、包含的ゲートウェイ、並列ゲートウェイなど、さまざまな種類があります。

6. シーケンスフロー

シーケンスフローはプロセス内の活動の順序を示します。実線の矢印で表され、タスクやイベントの順序を理解するのに役立ちます。

例：ピザ注文と配達プロセス

BPMNのこれらの主要な構成要素を説明するために、ピザ注文と配達プロセスを例に取ります。

プールとレーン

この例では、3つのプールがあります。「ピザ顧客」「係員」「ピザ職人」「配達員」です。各プールはピザ注文と配達プロセスにおける異なる役割を表しています。

メッセージフロー

メッセージフローは、顧客、係員、ピザ職人、配達員の間のコミュニケーションを示しています。たとえば、顧客はピザを注文するために係員と連絡を取り、係員はピザを焼くためにピザ職人と連絡を取ります。

タスク

• ピザ顧客：

  • ピザを選択： 顧客がピザを選択します。
  • ピザを注文する： 顧客はピザを注文する。
  • ピザの支払いをする： 顧客はピザの代金を支払う。
  • ピザを食べる： 顧客はピザを食べる。

• 店員：

  • 顧客を落ち着かせる： 遅延がある場合、店員は顧客を落ち着かせる。

• ピザ職人：

  • ピザを焼く： ピザ職人はピザを焼く。

• 配達員：

  • ピザを配達する： 配達員はピザを配達する。
  • 支払いを受け取る： 配達員は支払いを受け取る。

イベント

• 開始イベント： 顧客がピザを食べたいと感じたときにプロセスが開始される。
• 中間イベント： ピザが60分以内に届けられなかった場合、顧客はピザの確認を求める。
• 終了イベント： 顧客の空腹が満たされたときにプロセスが終了する。

ゲートウェイ

店員は注文を受け、顧客を落ち着かせるか注文を進めるかを判断する。この判断は排他的ゲートウェイで表される。

シーケンスフロー

シーケンスフローは「ピザが食べたい」というイベントから始まり、タスクやゲートウェイを経由して「空腹が満たされた」というイベントで終了する。

BPMN図の解釈

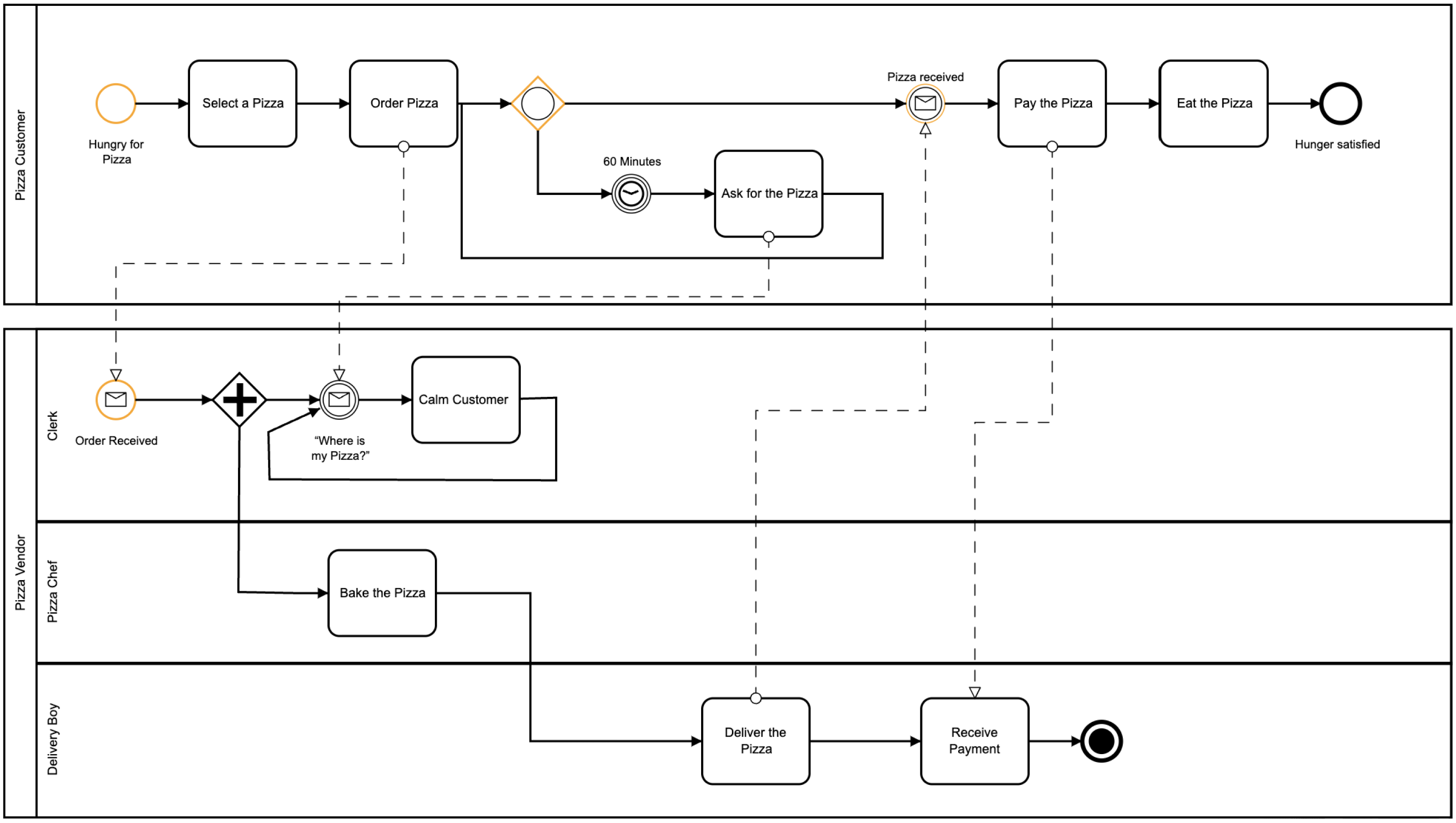

このBPMN図は、ピザの注文と配達プロセスを明確な視覚的表現で示している。活動の流れ、意思決定のポイント、ピザ注文を完了するために関与する役割を理解するのに役立つ。以下にステップバイステップでの解釈を示す：

1. ピザ注文者：

   • 顧客がピザを食べたいと感じたときにプロセスが開始される。
   • 顧客はピザを選択して注文する。
   • ピザが60分以内に届かない場合、顧客はピザの到着を確認する。
   • 顧客はピザの代金を支払い、それを食べることで満足する。

2. 店員：

   • 店員は注文を受け、顧客を落ち着かせるか、注文を進めるかを判断する。
   • 遅延がある場合、店員は「私のピザはどこですか？」と述べて顧客を落ち着かせる。

3. ピザ職人：

   • ピザ職人はピザを焼く。

4. 配達員：

   • 配達員はピザを顧客に届ける。
   • 配達員は顧客から代金を受け取る。

結論

BPMNは、ビジネスプロセスを可視化および文書化するための強力なツールである。標準化された記号と表記法を使用することで、BPMN図は活動の流れ、意思決定のポイント、および異なる参加者間の相互作用を理解するのに役立つ。このガイドでは、ピザの注文と配達プロセスを例に、BPMNの基本を紹介した。練習を重ねることで、さまざまなビジネスプロセスに対してBPMN図を作成でき、分析や改善が容易になる。
