Полное руководство по BPMN для начинающих

Модель и нотация бизнес-процессов (BPMN) — это стандартизированный метод визуализации и документирования бизнес-процессов. Он предоставляет четкий и краткий способ представления этапов, решений и взаимодействий, участвующих в процессе, что облегчает его понимание, анализ и улучшение. Это руководство познакомит вас с основами BPMN, используя процесс заказа и доставки пиццы в качестве примера для иллюстрации ключевых концепций.

Что такое BPMN?

BPMN — это графическое представление бизнес-процессов, использующее набор стандартизированных символов и обозначений. Он разработан для того, чтобы быть легко понятным всем заинтересованным сторонам — от бизнес-аналитиков до технических разработчиков. Диаграммы BPMN помогают визуализировать поток деятельности, точки принятия решений и взаимодействия между различными участниками процесса.

Ключевые компоненты BPMN

1. Бассейны и полосы

• Бассейны: Представляют основных участников процесса. Каждый бассейн содержит действия и события, связанные с конкретным участником.
• Полосы: Подразделения внутри бассейна, представляющие различные роли или отделы внутри участника.

2. Поток сообщений

Потоки сообщений показывают обмен сообщениями между различными бассейнами. Они обозначаются пунктирными линиями и помогают понять коммуникацию между различными участниками.

3. Задачи

Задачи — это действия, выполняемые в рамках процесса. Они обозначаются закруглёнными прямоугольниками и могут включать различные виды работы, такие как ручные задачи, автоматизированные задачи или служебные задачи.

4. События

События представляют собой что-либо, происходящее в процессе. Они могут запускать начало или завершение процесса или влиять на ход выполнения действий. Распространённые события включают события начала, промежуточные события и события окончания.

5. Шлюзы

Шлюзы управляют потоком процесса на основе условий. Они обозначаются ромбовидными формами и могут включать различные типы, такие как исключающие шлюзы, включающие шлюзы и параллельные шлюзы.

6. Последовательный поток

Последовательные потоки показывают порядок действий внутри процесса. Они обозначаются сплошными стрелками и помогают понять последовательность задач и событий.

Пример: Процесс заказа и доставки пиццы

Давайте используем процесс заказа и доставки пиццы, чтобы проиллюстрировать эти ключевые компоненты BPMN.

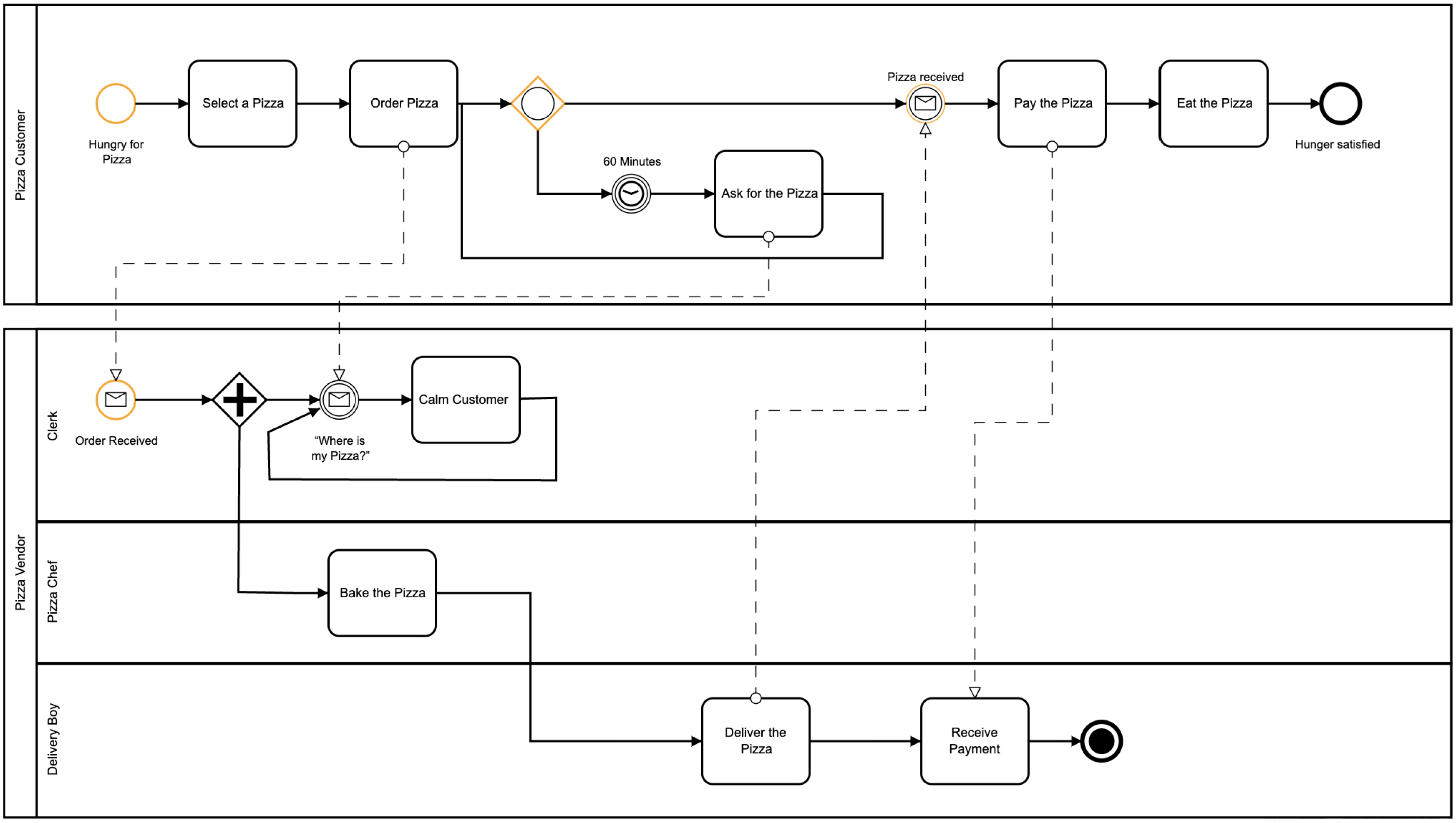

Бассейны и полосы

В этом примере имеется три бассейна: «Пиццерия», «Кассир», «Повар пиццы» и «Курьер». Каждый бассейн представляет собой разную роль в процессе заказа и доставки пиццы.

Поток сообщений

Потоки сообщений показывают коммуникацию между клиентом, кассиром, поваром пиццы и курьером. Например, клиент общается с кассиром для заказа пиццы, а кассир общается с поваром пиццы для её приготовления.

Задачи

• Клиент пиццерии:

  • Выбрать пиццу: Клиент выбирает пиццу.
  • Заказать пиццу: Клиент заказывает пиццу.
  • Оплатить пиццу: Клиент оплачивает пиццу.
  • Съесть пиццу: Клиент ест пиццу.

• Кассир:

  • Успокоить клиента: Кассир успокаивает клиента, если возникает задержка.

• Повар пиццы:

  • Печь пиццу: Повар пиццы печет пиццу.

• Курьер:

  • Доставить пиццу: Курьер доставляет пиццу.
  • Получить оплату: Курьер получает оплату.

События

• Начальное событие: Процесс начинается, когда клиент голоден по пицце.
• Промежуточные события: Если пицца не доставлена в течение 60 минут, клиент требует пиццу.
• Конечное событие: Процесс завершается, когда голод клиента удовлетворен.

Шлюзы

Кассир получает заказ и решает, успокоить ли клиента или продолжить выполнение заказа. Это решение представлено исключительным шлюзом.

Последовательный поток

Последовательный поток начинается с события «Голоден по пицце», проходит через задачи и шлюзы и заканчивается событием «Голод удовлетворен».

Интерпретация диаграммы BPMN

Эта диаграмма BPMN предоставляет четкое визуальное представление процесса заказа и доставки пиццы. Она помогает понять последовательность действий, точки принятия решений и роли, участвующие в выполнении заказа на пиццу. Вот пошаговая интерпретация:

1. Клиент пиццы:

   • Процесс начинается, когда клиент голоден и хочет пиццу.
   • Клиент выбирает пиццу и делает заказ.
   • Если пицца не доставлена в течение 60 минут, клиент требует пиццу.
   • Клиент платит за пиццу и ест её, удовлетворяя свой голод.

2. Кассир:

   • Кассир получает заказ и решает, успокоить ли клиента или продолжить выполнение заказа.
   • Если возникает задержка, кассир успокаивает клиента, говоря: «Где моя пицца?»

3. Пиццемейкер:

   • Пиццемейкер готовит пиццу.

4. Курьер:

   • Курьер доставляет пиццу клиенту.
   • Курьер получает оплату от клиента.

Заключение

BPMN — это мощный инструмент для визуализации и документирования бизнес-процессов. Используя стандартизированные символы и обозначения, диаграммы BPMN помогают понять ход деятельности, точки принятия решений и взаимодействие между различными участниками. В этом руководстве вы познакомились с основами BPMN, используя в качестве примера процесс заказа и доставки пиццы. Практикуясь, вы сможете создавать диаграммы BPMN для различных бизнес-процессов, делая их проще для анализа и улучшения.
