初學者全面指南：BPMN

商業流程模型與符號（BPMN）是一種標準化的方法，用於視覺化和記錄商業流程。它提供了一種清晰且簡明的方式來表示流程中的步驟、決策和互動，使流程更易於理解、分析和改進。本指南將介紹 BPMN 的基本概念，並以披薩訂購與配送流程為例，說明關鍵概念。

什麼是 BPMN？

BPMN 是一種使用一組標準化符號和標記來表示商業流程的圖形化方法。它旨在讓所有利益相關者，從業務分析師到技術開發人員，都能輕鬆理解。BPMN 圖表有助於視覺化流程中活動的流動、決策點以及不同參與者之間的互動。

BPMN 的主要組件

1. 池與泳道

池：代表流程中的主要參與者。每個池包含與特定參與者相關的活動和事件。
泳道： 池內的子區塊，代表參與者內部的不同角色或部門。

2. 消息流

消息流顯示不同池之間的消息交換。它們以虛線表示，有助於理解不同參與者之間的溝通。

3. 任務

任務是流程中執行的活動。它們以圓角矩形表示，可包含各種類型的工作，例如手動任務、自動化任務或服務任務。

4. 事件

事件代表流程中發生的某件事。它們可以觸發流程的開始或結束，或影響活動的流程。常見的事件包括開始事件、中間事件和結束事件。

5. 網關

網關根據條件控制流程的流動。它們以菱形表示，可包含不同類型，例如互斥網關、包容網關和平行網關。

6. 串行流

串行流顯示流程中活動的順序。它們以實線箭頭表示，有助於理解任務和事件的順序。

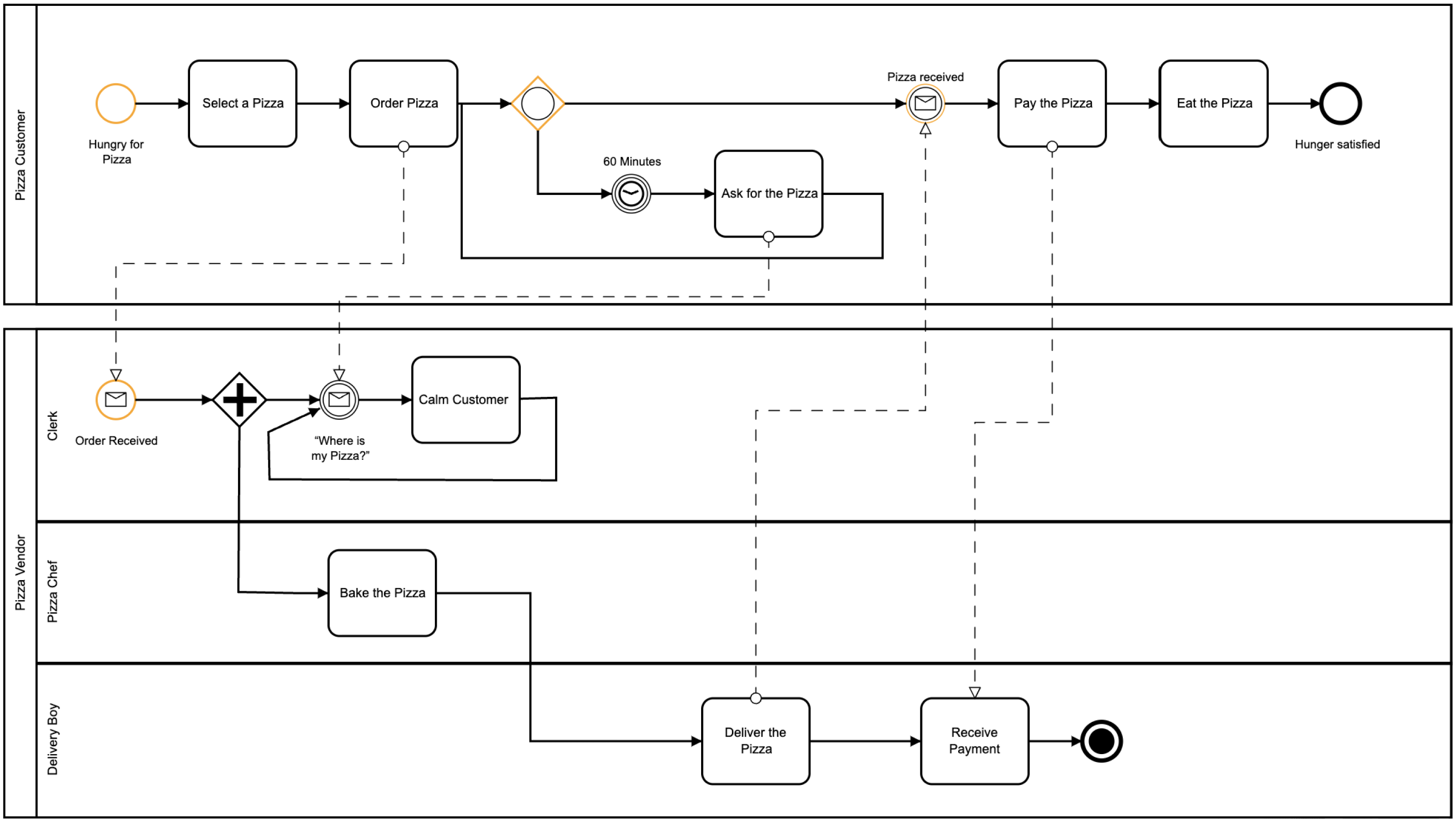

範例：披薩訂購與配送流程

讓我們使用披薩訂購與配送流程來說明 BPMN 的這些關鍵組件。

池與泳道

在此範例中，有三個池：「披薩顧客」、「櫃員」、「披薩製作者」和「送餐員」。每個池代表披薩訂購與配送流程中的不同角色。

消息流

消息流顯示顧客、櫃員、披薩製作者和送餐員之間的溝通。例如，顧客與櫃員溝通以訂購披薩，而櫃員則與披薩製作者溝通以烘烤披薩。

任務

披薩顧客：
- 選擇披薩： 顧客選擇一塊披薩。
- 訂購披薩： 顧客訂購披薩。
- 支付披薩費用： 顧客支付披薩費用。
- 吃披薩： 顧客吃披薩。
櫃員：
- 安撫顧客： 若出現延遲，櫃員會安撫顧客。
披薩製作員：
- 烘烤披薩： 披薩製作員烘烤披薩。
送餐員：
- 送達披薩： 送餐員送達披薩。
- 收取付款： 送餐員收取付款。

事件

起始事件： 當顧客想吃披薩時，流程開始。
中間事件： 若披薩未在60分鐘內送達，顧客會要求披薩。
結束事件： 當顧客的飢餓感得到滿足時，流程結束。

網關

櫃員收到訂單後，決定是否安撫顧客或繼續處理訂單。此決策由互斥網關表示。

順序流程

順序流程從「想吃披薩」事件開始，經過各項任務與網關，最後結束於「飢餓感滿足」事件。

解讀BPMN圖表

此BPMN圖表清楚地呈現了披薩訂購與送達流程的視覺化表示。它有助於理解活動流程、決策點以及完成披薩訂單所涉及的角色。以下是逐步解讀：

披薩顧客：
- 當顧客想吃披薩時，流程便開始。
- 顧客選擇一塊披薩並下訂單。
- 如果披薩在60分鐘內未送達，顧客會要求披薩。
- 顧客支付披薩費用並食用，滿足其飢餓感。
櫃員：
- 櫃員收到訂單後，決定是安撫顧客還是繼續處理訂單。
- 若出現延遲，櫃員會說：「我的披薩在哪裡？」來安撫顧客。
披薩製作員：
- 披薩製作員烘烤披薩。
送披薩的男孩：
- 送披薩的男孩將披薩送達顧客手中。
- 送披薩的男孩從顧客那裡收到付款。

結論

BPMN 是一種強大的工具，可用於視覺化和記錄業務流程。透過使用標準化的符號和標記，BPMN 圖表有助於理解活動流程、決策點以及不同參與者之間的互動。本指南已向您介紹了 BPMN 的基本知識，並以披薩訂購與送達流程為例。透過練習，您可以為各種業務流程創建 BPMN 圖表，使其更易於分析與改善。
